¿Qué es?

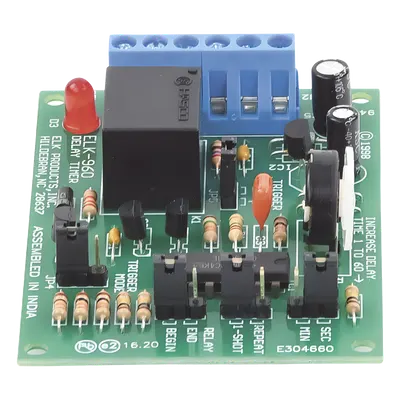

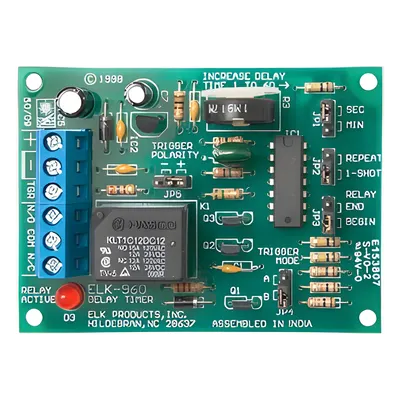

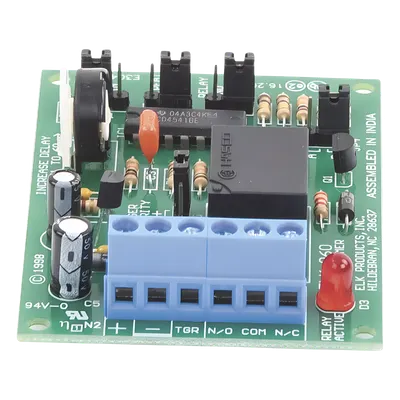

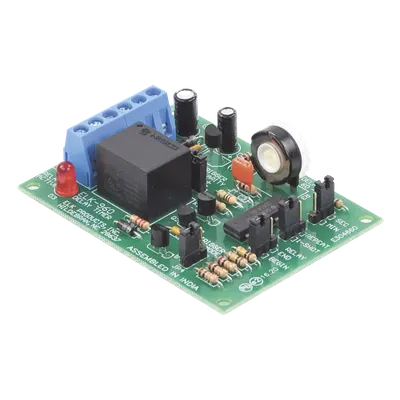

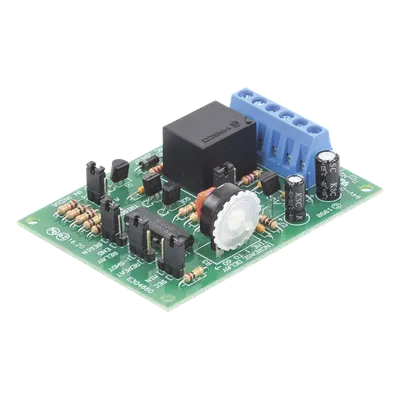

El ELK PRODUCTS ELK960 es un relé temporizado para sistemas de control de acceso, alarmas y automatización de iluminación. Permite ajustar el retardo de 3 a 60 segundos o de 3 a 60 minutos, y admite activación mediante disparo positivo o negativo de 4.5 a 24 VCC. Cuenta con salida SPDT y permite seleccionar con un jumper el estado inicial ON u OFF. También ofrece modos de salida permanente o pulsada, además de un LED que indica el estado del relé. Se alimenta con 12 a 24 VCC y su consumo es de 40 mA.
¿Para qué sirve?
Se puede integrar en proyectos de control de acceso para activar dispositivos con un retardo definido, así como en sistemas de alarma que requieren una salida temporizada. También es útil para automatizar iluminación a partir de disparos de sensores o sistemas de control. Su entrada positiva o negativa permite adaptarlo a distintos esquemas de activación; la compatibilidad de las señales y cargas debe verificarse con el diseño del sistema.
¿Cómo se compara?
A diferencia de un relé sin temporización, el ELK960 permite definir cuánto tiempo esperar antes de activar la salida y elegir entre funcionamiento permanente o pulsado. Su disparo positivo o negativo y el estado inicial seleccionable por jumper ofrecen opciones de configuración para distintas aplicaciones de control.
Preguntas frecuentes
¿Qué intervalo de retardo se puede configurar?
El retardo se ajusta de 3 a 60 segundos o de 3 a 60 minutos, según el requerimiento.
¿Qué tipo de señal puede activar el ELK960?
Admite disparo positivo o negativo de 4.5 a 24 VCC.
¿Qué opciones tiene la salida del relé?
La salida es SPDT, con estado inicial ON u OFF seleccionable mediante jumper. Además, puede configurarse para operación permanente o pulsada.
¿Qué alimentación requiere?
Opera con alimentación de 12 a 24 VCC y tiene un consumo de 40 mA.
¿Qué rango de carga soporta el relé?
El relé está especificado para cargas de 7 a 30 VCC o de 10 a 125 VCA. Verifica que la carga de tu instalación esté dentro de esos rangos.
Datos del producto
- Modelo
- ELK960
- ID de producto
- 15713
- Marca
- ELK PRODUCTS
- Categoría
- Control de Acceso
- Clave SAT
- 46171603 · Temporizadores de reloj
- Medidas (alto × largo × ancho)
- 4 × 16 × 7 cm
- Peso
- 0.11 kg
