Descripción

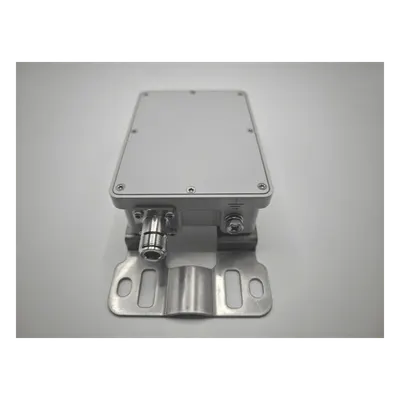

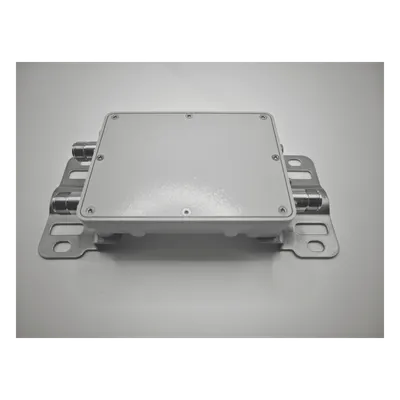

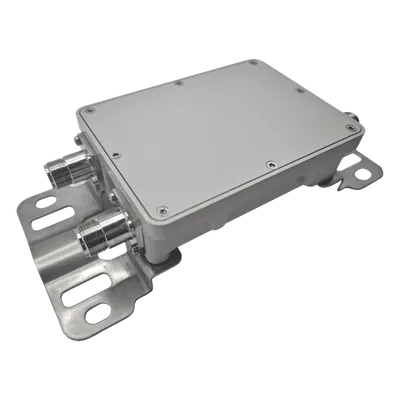

El combinador de bandas de dos vías es un dispositivo pasivo diseñado para integrar y separar señales en las bandas de 698-960 MHz y 1710-2700 MHz en infraestructuras de telecomunicaciones. Su arquitectura de dos puertos a uno permite consolidar trayectorias de RF reduciendo complejidad en torres y sitios de celda. Con valores de PIM3 de -140 dBc y PIM5 de -150 dBc, garantiza compatibilidad con sistemas LTE, GSM y WCDMA sensibles a intermodulación. La pérdida por inserción contenida en ≤0.8 dB preserva la eficiencia energética, mientras que el rechazo fuera de banda ≥60 dB aísla canales adyacentes. Soporta potencia continua de 300 W y pico de 800 W, operando con conectores N hembra de interfaz estándar en instalaciones profesionales. Características Generales • Combinación de señales 698-960 MHz y 1710-2700 MHz • Pérdida por inserción ≤0.8 dB • Rechazo fuera de banda ≥60 dB • PIM3 -140 dBc / PIM5 -150 dBc • Potencia continua 300 W / Pico 800 W • Conectores N hembra • Grado de protección IP40 Desempeño RF Rango de frecuencia: 698-960 MHz y 1710-2700 MHz Pérdida por inserción: ≤0.8 dB Rechazo fuera de banda: ≥60 dB PIM3: -140 dBc PIM5: -150 dBc Físicas y Eléctricas Potencia continua: 300 W Potencia pico: 800 W Conectores: N hembra Grado de protección: IP40 Configuración Arquitectura: Dos puertos a uno Aplicaciones: Telecomunicaciones, sitios celda, infraestructura RF multibanda
Datos del producto
- Modelo
- EP-COMB-2B
- ID de producto
- 242260
- Marca
- EPCOM
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
