Descripción

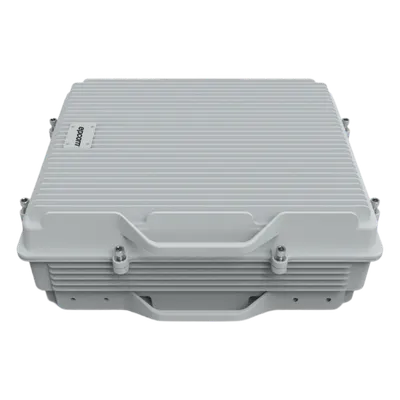

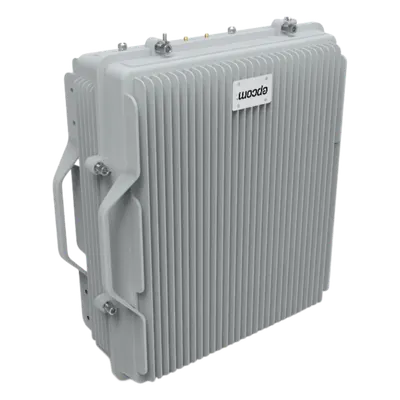

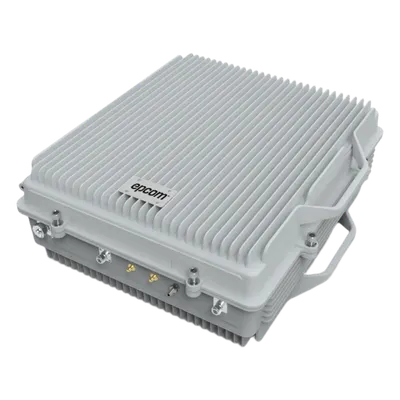

epcom modelo: EP43-TB52566-AE El amplificador de señal celular epcom EP43-TB52566-AE es un repetidor bidireccional de alto rendimiento diseñado para las bandas de frecuencia que se ocupan para las redes 2G, 3G, 4G y Llamadas. Este equipo de grado profesional ofrece una potencia de salida de hasta 43 dBm (20 Watts) en DL y 27 dBm (0.501 W) en UL, con una ganancia máxima de 95 dB y 90 dB respectivamente, lo que lo convierte en una solución robusta para entornos que requieren amplificación de señal celular en área rural. Incorpora un sistema de monitoreo dual mediante pantalla OLED integrada —que despliega en tiempo real frecuencia, ganancia, potencia de salida y estado de aislamiento— y conexión USB para supervisión desde PC, permitiendo el ajuste de ganancia tanto en modo manual (MGC) con incrementos de 1 dB en un rango de 31 dB, como en modo automático (ALC) con un rango de control superior a 30 dB. Su avanzado sistema de verificación de aislamiento en tiempo real con alarma y eliminación automática de oscilación garantiza un funcionamiento estable y confiable, degradando automáticamente la potencia de salida en caso de detectar condiciones de aislamiento insuficiente, mientras que el enlace entre ganancia de UL y DL mantiene el equilibrio óptimo entre ambos trayectos. Construido con gabinete con grado de protección IP65 para instalación en exteriores, opera en un rango de temperatura de -10 °C a +55 °C, utiliza conectores RF tipo N-Hembra con impedancia de 50 Ω, y cumple íntegramente con las especificaciones 3GPP en cuanto a EVM, PCDE y ACRR. Características Generales Pantalla OLED: Despliega frecuencia, ganancia UL/DL, potencia de salida DL, indicador de funcionamiento y estado de aislamiento (ISO) Verificación de Aislamiento: Monitoreo en tiempo real con alarma y eliminación automática de oscilación Degradación Automática: Reduce la potencia de salida automáticamente ante aislamiento insuficiente MGC (Control Manual de Ganancia): Ajuste manual con incrementos de 1 dB en rango de 31 dB ALC (Control Automático de Ganancia): Control automático de potencia de salida para cobertura estable, rango ≥ 30 dB Enlace UL/DL: Ganancia vinculada entre enlace ascendente y descendente para mantener equilibrio Monitoreo Local: Configuración de ganancia, monitoreo de potencia y alarmas vía USB a PC + operación por teclas en panel Cumplimiento 3GPP: EVM, PCDE y ACRR conforme a estándares 3GPP Desempeño RF Frecuencias UL: 824 ~ 849 MHz 1850 ~ 1915 MHz 1710 ~ 1780 MHz Frecuencia DL: 869 ~ 894 MHz 1930 ~ 1995 MHz 2110 ~ 2180 MHz Potencia de Salida UL: 27 ± 2 dBm Potencia de Salida DL: 43 ± 2 dBm Ganancia UL: 90 ± 2 dB Ganancia DL: 95 ± 2 dB Ondulación (Ripple): ≤ 8 dB (UL y DL) Figura de Ruido: ≤ 6 dB (UL y DL) Retardo de Grupo: ≤ 1.5 µs (UL y DL) Rango Atenuación Ganancia: 1 ~ 31 dB, incrementos de 1 dB Rango Control ALC: ≥ 30 dB (UL y DL) Emisión Espuria 9 kHz ~ 1 GHz: ≤ -36 dBm Emisión Espuria 1 GHz ~ 12.75 GHz: ≤ -30 dBm EVM: Cumple totalmente con 3GPP PCDE: Cumple totalmente con 3GPP ACRR: Cumple totalmente con 3GPP Físicas y Eléctricas Alimentación: 100 ~ 264 V, 50/63 Hz AC Consumo de Energía: < 180 W Conectores de RF: N-Hembra Impedancia de E/S: 50 Ω Dimensiones: 410 mm x 490 mm x 190 mm (16.14 in x 19.29 in x 7.48 in) Peso: < 25 kg (55.1 lb) Temperatura de Funcionamiento: -10 ℃ ~ +55 ℃ Grado de Protección: IP65 Método de Monitoreo: USB + OLED + Operación por teclas Indicadores OLED: Banda (nombre y frecuencia), Ganancia (UL/DL), Potencia de salida (DL), Indicador de funcionamiento, ISO (estado de aislamiento) Contenido del Paquete Amplificador de señal celular EP43-TB52566-AE *Consulte con su distribuidor para accesorios opcionales y contenido detallado del paquete.
Datos del producto
- Modelo
- EP43-TB52566-AE
- ID de producto
- 255226
- Marca
- EPCOM
- Categoría
- Redes e IT
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Medidas (alto × largo × ancho)
- 41 × 19 × 49 cm
- Peso
- 25 kg
