Descripción

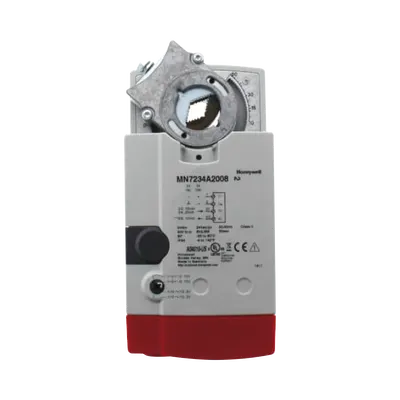

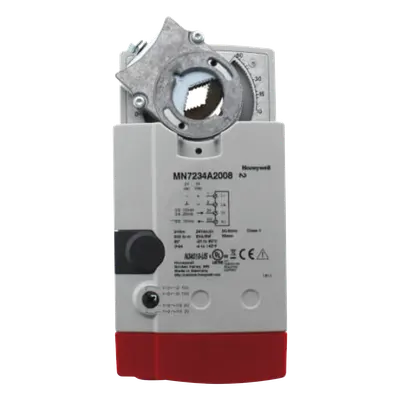

El MN7234A2008 es un actuador de acople directo sin retorno de resorte de la serie N34 de Honeywell, utilizado en sistemas de calefacción, ventilación y aire acondicionado (HVAC) para accionar dampers de control de volumen y válvulas rotativas de cuarto de vuelta. Se monta directamente sobre el eje del elemento a controlar, sin necesidad de brazo de manivela ni varillaje. Opera con control modulante de 24 Vac, aceptando una señal de entrada proporcional y entregando una señal de retroalimentación de posición de 2-10 Vdc. Puede montarse en cualquier orientación y cuenta con indicador mecánico de posición. Características principales Par de trabajo de 34 N·m (300 lb-in) Control modulante 24 Vac con señal de retroalimentación 2-10 Vdc Diseño sin retorno de resorte (DCA), sin brazo ni varillaje Adaptador de eje autocentrante para montaje directo Dirección de rotación seleccionable mediante interruptor Límites mecánicos de carrera y desembrague para ajuste manual Certificación UL873/cUL, clasificación UL94 plenum Especificaciones técnicas PAR DE TRABAJO 34 N·m (300 lb-in) TIPO DE CONTROL Modulante, 24 Vac RETROALIMENTACIÓN 2-10 Vdc CARRERA 95° ±3° ALIMENTACIÓN 24 Vac ±20% / 24 Vdc, 50/60 Hz CONSUMO 16 VA en operación, 5 VA en reposo TEMPERATURA AMBIENTE -20°C a 60°C CERTIFICACIONES UL873/cUL, CE, UL94 Plenum
Datos del producto
- Modelo
- MN7234A2008
- ID de producto
- 218398
- Marca
- HONEYWELL BMS
- Categoría
- Energía y Climatización
- Clave SAT
- 46191507 · Sistema pasivo de detención del fuego
- Medidas (alto × largo × ancho)
- 1 × 1 × 1 cm
- Peso
- 0.01 kg
