¿Qué es?

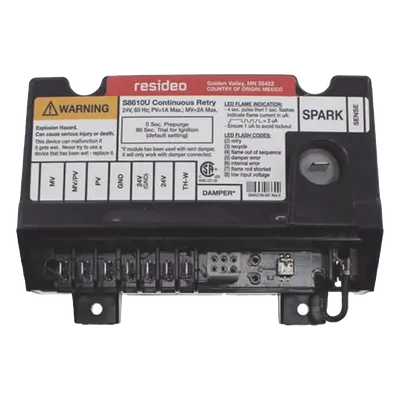

El Honeywell Home Resideo S8610U3009/U es un módulo de encendido intermitente para pilotos de gas natural o LP. Controla la secuencia de encendido, supervisa la llama y apaga el suministro de gas al piloto si no detecta que se haya encendido. Opera con alimentación de 24 VCA y 60 Hz, y admite detección de llama por varilla simple o doble. Sus dip switches permiten configurar la prepurga y el tiempo de prueba de encendido en 15 o 90 segundos. Un LED integrado ayuda a identificar el estado del módulo y posibles fallas.
¿Para qué sirve?
Se instala en hornos de aire caliente y equipos de calefacción a gas que utilizan un quemador piloto intermitente. Puede servir como reemplazo en campo de módulos de encendido intermitente de las líneas Resideo, White-Rodgers y Robertshaw; confirma que la configuración y las conexiones sean adecuadas para el equipo. Si no se detecta el encendido, el módulo cierra el paso de gas piloto y realiza reintentos automáticos cada 5 minutos. Ante la pérdida de llama, responde en un máximo de 2 segundos.
¿Cómo se compara?
Frente a módulos de encendido intermitente con menos opciones de ajuste o diagnóstico, el S8610U3009/U combina configuración de prepurga y prueba de encendido, indicador LED y compatibilidad con gas natural o LP y detección por varilla simple o doble. También está diseñado como reemplazo en campo de módulos de las líneas Resideo, White-Rodgers y Robertshaw.
Preguntas frecuentes
¿Con qué tipo de gas es compatible?
Es compatible con gas natural o LP.
¿Qué tipo de detección de llama admite?
Admite detección mediante varilla simple o doble.
¿Qué alimentación requiere?
Opera con alimentación de 24 VCA y 60 Hz.
¿Se pueden ajustar los tiempos de prepurga y prueba de encendido?
Sí. Los dip switches permiten configurar la prepurga y seleccionar un tiempo de prueba de encendido de 15 o 90 segundos.
¿Qué ocurre si no se enciende el piloto?
El módulo cierra el paso de gas piloto y realiza reintentos automáticos cada 5 minutos.
Datos del producto
- Modelo
- S8610U3009/U
- ID de producto
- 219790
- Marca
- HONEYWELL HOME RESIDEO
- Categoría
- Energía y Climatización
- Clave SAT
- 40101800 · Equipo de calefacción y piezas y accesorios
- Peso
- 0.5 kg
