¿Qué es?

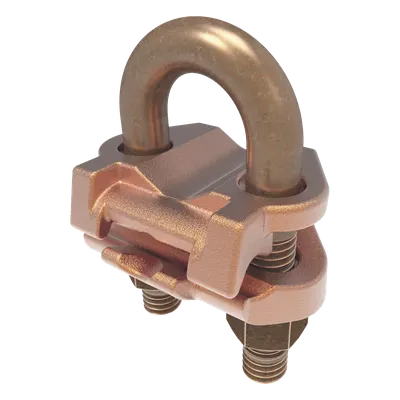

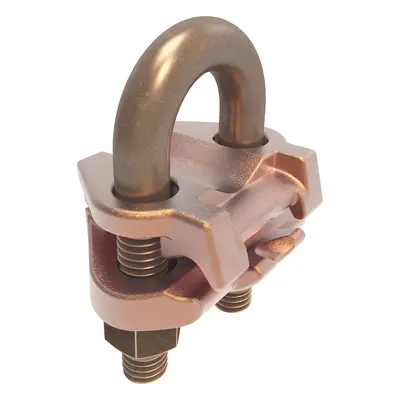

El HUB-GAR-6429 de HUBBELL BURNDY es un conector mecánico para unir cables de cobre sólido o trenzado con varillas y tubos de tierra. Admite conexiones en paralelo o en ángulo recto, y conductores de 1/0 AWG a 250 KCMIL. Está fabricado en aleación de cobre galvanizado y cuenta con un tornillo en U tipo 269. Se instala con un torque de 240 lb-in, sin necesidad de herramientas de compresión. Cumple con UL467 y es apto para aplicaciones de enterramiento directo.
¿Para qué sirve?

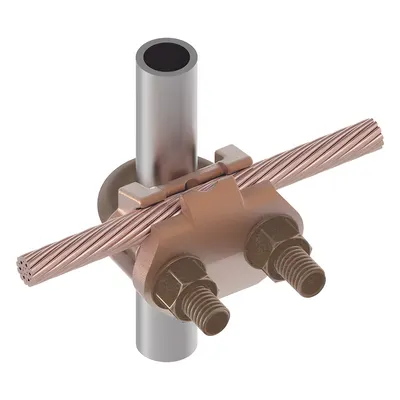

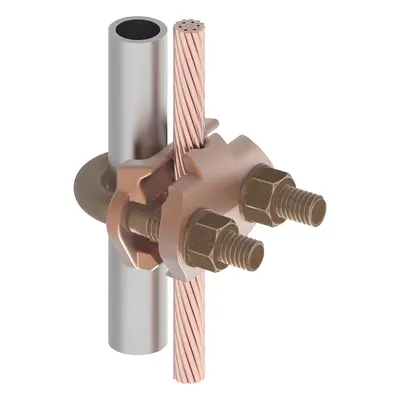

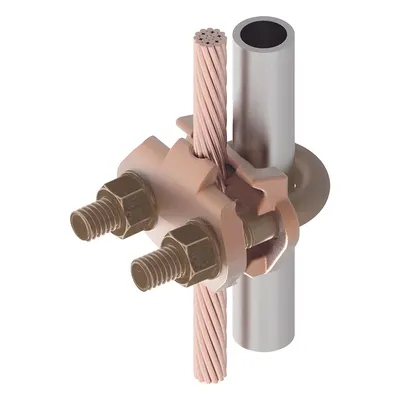

Se utiliza en sistemas de puesta a tierra donde se requiere conectar un conductor de cobre a una varilla o tubo, ya sea en paralelo o a 90°. Puede emplearse en instalaciones eléctricas comerciales e industriales, aplicaciones de enterramiento directo y conexiones a postes para cercas.
¿Cómo se compara?
A diferencia de conectores que requieren herramientas de compresión, este modelo utiliza un tornillo en U para sujetar el conductor y permite una conexión paralela o perpendicular a varillas y tubos. Es compatible con cable de cobre sólido y trenzado dentro del rango indicado, y está diseñado para trabajar con varillas de 5/8 a 3/4 de pulgada o tubo de 3/8 de pulgada.
Preguntas frecuentes
¿Con qué calibres de cable es compatible?
Está diseñado para conductores de cobre sólido o trenzado de 1/0 AWG a 250 KCMIL.
¿Permite hacer conexiones en ángulo recto?
Sí. El conector admite uniones en paralelo o a 90° entre el cable y una varilla o tubo.
¿Qué tamaño de varilla o tubo acepta?
Es compatible con varillas de 5/8 a 3/4 de pulgada y tubos de 3/8 de pulgada.
¿Qué torque de instalación requiere?
El torque de instalación indicado es de 240 lb-in.
¿Qué incluye el paquete?
Incluye un conector mecánico HUB-GAR-6429.
Datos del producto
- Modelo
- HUB-GAR-6429
- ID de producto
- 210402
- Marca
- HUBBELL BURNDY
- Categoría
- Energía y Climatización
- Clave SAT
- 39121400 · Lengüetas de conexión, conectadores y terminales
- Peso
- 1 kg
