Descripción

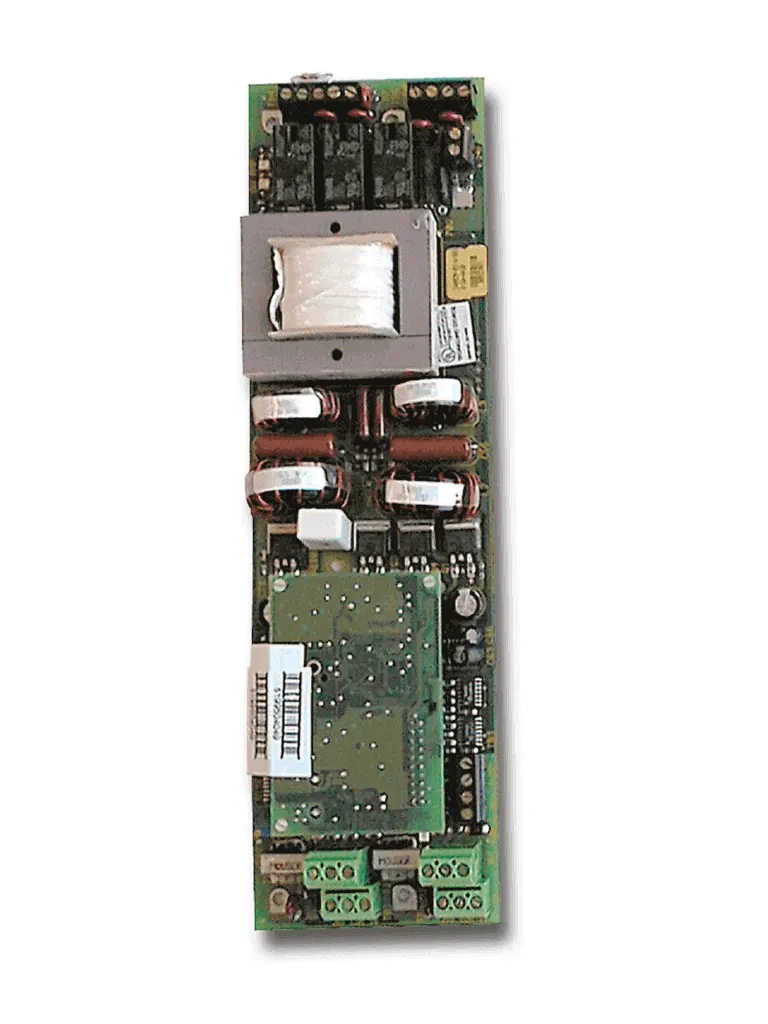

Para Paneles KIDDE VM-1R SIGA-AA50 Amplificador de audio inteligente de 50 watts Los amplificadores SIGA son amplificadores de audio conmutados de alta eficiencia, disponibles en potencias de 30 y 50 vatios. Cuentan con dos canales de entrada que admiten aplicaciones de audio de canal doble o monocanal. La flexibilidad de aplicación en proyectos de amplificadores se ve reforzada por la posibilidad de niveles de entrada de 1 Vrms o 25 Vrms. Esto permite que los amplificadores SIGA obtengan su entrada de una señal de nivel de línea o de la salida de otro amplificador de 25 Vrms. Esta característica proporciona una gran flexibilidad de aplicación, lo que ayuda a satisfacer las necesidades del proyecto. La selección del canal de entrada se realiza mediante la programación del software del sistema, que se transmite al amplificador mediante un circuito de datos Signature. Esto reduce los requisitos de interconexión de cableado al reducir el número de módulos de control necesarios. Cada amplificador permite conectar un amplificador de respaldo. Se puede realizar un respaldo individual de los amplificadores o compartir uno de ellos. Además de los amplificadores de respaldo, cada amplificador SIGA incorpora un generador de tonos de 1 kHz que se activa en caso de fallo de entrada o si no se dispone de un amplificador de respaldo. Montaje remoto o local Entrada de dos canales Se conecta al circuito de datos de firma. Permite conmutar entre dos canales sin módulos de control adicionales. Elimina la necesidad de monitorización adicional del amplificador. Salida seleccionable entre 25 Vrms o 70 Vrms El nivel de entrada dual permite el uso de una señal de entrada de 1 o 25 voltios Conexión para amplificador de respaldo Generador de tonos de respaldo de 1 kHz Especificación de ingeniería Los amplificadores remotos del sistema deben comunicar su estado directamente al panel de control principal. No se permite la monitorización externa. Cada amplificador debe ser compatible con audio de doble canal. Los amplificadores deben admitir señales de entrada en línea y un generador de tonos de respaldo de 1 kHz integrado que se activa automáticamente al perder la señal de entrada. Cada amplificador debe tener un amplificador de respaldo. Debe ser posible configurar el amplificador de respaldo o de reserva en caso de pérdida de la señal de entrada. Aplicación Los amplificadores Signature son ideales para aplicaciones de audio distribuidas y pequeñas aplicaciones con bancos de señal centralizados. La salida de audio se puede configurar a 25 Vrms o 70 Vrms en configuraciones de cableado de Clase B o Clase A. Los altavoces se pueden conectar directamente a la salida del amplificador o esta puede funcionar como una salida vertical de audio a los módulos Signature, donde se selecciona la zona de los altavoces. Cada amplificador incorpora un generador de tonos de 1 kHz y permite la instalación de un amplificador de respaldo. Si un amplificador pierde su señal de entrada, la salida se conectará a un amplificador de respaldo. Si no hay amplificador de respaldo o la salida del amplificador de respaldo no está disponible, la salida recibirá el tono interno de 1 kHz como señal de evacuación. Los LED de estado integrados proporcionan una rápida indicación visual del estado del amplificador, incluyendo amplificador de potencia, habilitado, modo de respaldo, amplificador activo y comunicaciones normales. Cableado 1 Tarjeta SIGA-AA50 Amplificador de audio inteligente de 50 watts Corriente: En espera: 2 mA a 24 V Activa: 2,8 A a 24 V de carga completa Potencia de salida: 50 vatios a 25 VRMS o 70 VRMS Voltaje: 24 VCC Impedancia de falla a tierra: 0,1 Ω o menos Respuesta de frecuencia: ULC: 400 Hz a 4 kHz a −3 dB. ULI: 800 Hz a 2,8 kHz Distorsión armónica: < 5% Entrada: Canal 1 entrada dual: 1 VRMS o 25 VRMS máximo Canal 2 entrada dual: 1 VRMS o 25 VRMS máximo Configuración: Clase B (Estilo Y) o Clase A (Estilo Z) Resistencia EOL: 47 kΩ Cajas compatibles: APS6A, APS10A. Fuentes de alimentación compatibles: Alimentación del sistema, BPS6A/10A, APS6A/10A Circuito de datos Signature: Direcciones: 2 direcciones de módulo Emulación: Módulo CC2 de la serie Signature Tamaño máximo del cable: 12 a 18 AWG (0,75 a 2,5 mm²) Tono de respaldo: 1 kHz Entorno de funcionamiento: Temperatura: 0 a 49 °C (32 a 120 °F). Humedad: 0 a 93 %, N.C. SIGA-AA50 Amplificador de audio inteligente de 50 watts Para Paneles KIDDE VM-1R
Datos del producto
- Modelo
- SIGA-AA50
- ID de producto
- 76535
- Marca
- KIDDE
- Categoría
- Audio y Video > Audio y Megafonía > Amplificadores
- Clave SAT
- 52161547
