Descripción

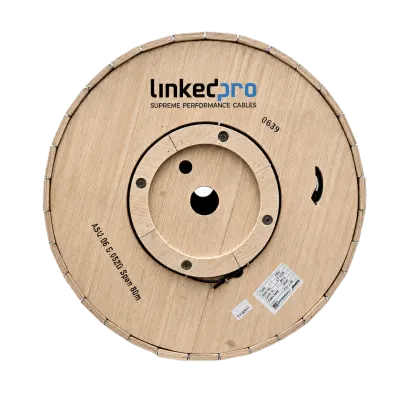

El cable de fibra óptica monomodo ASU (MiniADSS) de LinkedPro está diseñado para aplicaciones de telecomunicaciones en exteriores, ofreciendo una solución robusta y ligera para tendidos aéreos autosoportados. Su construcción con tubo holgado relleno de compuesto bloqueante de agua y elementos de refuerzo de FRP trenzado garantiza una excelente protección mecánica y resistencia a la penetración de humedad. Con un span máximo de 80 metros y una cubierta exterior de MDPE negro, este cable soporta condiciones ambientales extremas desde -30°C hasta +65°C. La fibra óptica G.652D integrada proporciona baja atenuación en todas las ventanas de operación (1310 nm, 1383 nm, 1550 nm y 1625 nm), con valores típicos de ≤0.35 dB/km en 1310 nm y ≤0.21 dB/km en 1550 nm. Ideal para redes de acceso, FTTH y enlaces de media distancia, este cable cumple con los estándares IEC 60794 para pruebas de tensión, aplastamiento, impacto y ciclado térmico. Características Generales Tipo: Fibra Óptica Monomodo ASU (MiniADSS) Número de Fibras: 12 Span Máximo: 80 m Cubierta Exterior: MDPE Negro Elementos de Refuerzo: FRP trenzado Bloqueo de Agua: Hilos bloqueantes e hilos de amarre Cordón de Rasgado: 1 bajo la cubierta exterior Longitud Estándar por Bobina: 4000 m (tolerancia ±5%) Marcado de Cubierta: Cada 1 metro con información de producto y lote Desempeño Mecánico Tensión Corta (6/12 fibras): 800 N Tensión Corta (24 fibras): 1000 N Tensión Larga (6/12 fibras): 400 N Tensión Larga (24 fibras): 500 N Aplastamiento: 1000 N/10 cm (IEC 60794-1-21, E3) Impacto: 1 J, 1 vez/3 puntos, R=12.5 mm (IEC 60794-1-21, E4) Doblado Repetido: R=20D, 25 ciclos, 20 N (IEC 60794-1-21, E6) Torsión: 0.5 m, 10 ciclos, ±180°, 20 N (IEC 60794-1-21, E7) Penetración de Agua: 3 m muestra, 1 m altura, 24 h (IEC 60794-1-22, F5b) *Criterio de aceptación: Δα ≤ 0.10 dB, sin daño en la cubierta. Físicas y Eléctricas Diámetro del Cable (6/8/12 fibras): 6.0 ± 0.5 mm Diámetro del Cable (24 fibras): 6.8 ± 0.5 mm Peso (6/8/12 fibras): 35 ± 10 kg/km Peso (24 fibras): 46 ± 10 kg/km Diámetro del Tubo Holgado (6/8/12 fibras): 2.1 mm Diámetro del Tubo Holgado (24 fibras): 2.6 mm Diámetro del Elemento de Refuerzo: 1.8 mm (6/8/12 fibras), 2.0 mm (24 fibras) Espesor de Cubierta: 0.8 mm Temperatura de Operación: -30 ~ +65 °C Temperatura de Instalación: -30 ~ +65 °C Temperatura de Almacenamiento: -30 ~ +65 °C Desempeño de la Fibra (G.652D) Atenuación @1310 nm: ≤ 0.35 dB/km Atenuación @1383 nm: ≤ 0.35 dB/km Atenuación @1550 nm: ≤ 0.21 dB/km Atenuación @1625 nm: ≤ 0.23 dB/km Diámetro de Campo Modal (MFD) @1310 nm: 9.2 ± 0.4 μm Diámetro de Campo Modal (MFD) @1550 nm: 10.4 ± 0.5 μm Dispersión Cromática (1288-1339 nm): ≤ 3.5 ps/(nm·km) Dispersión Cromática @1550 nm: ≤ 18 ps/(nm·km) Longitud de Onda de Dispersión Cero: 1302-1322 nm Pendiente de Dispersión Cero: ≤ 0.092 ps/(nm²·km) Longitud de Onda de Corte (λcc): ≤ 1260 nm PMD (fibra en carrete): ≤ 0.20 ps/√km Diámetro de Revestimiento: 125 ± 0.7 μm No Circularidad del Revestimiento: ≤ 0.60% Error de Concentricidad Núcleo/Revestimiento: ≤ 0.5 μm Prueba de Proof Test: ≥ 0.69 GPa (100 kpsi)
Datos del producto
- Modelo
- LP-ASU80-12C/4KM
- ID de producto
- 255447
- Marca
- LINKEDPRO
- Categoría
- Cableado Estructurado
- Clave SAT
- 26121607 · Cable de fibra óptica
- Medidas (alto × largo × ancho)
- 95 × 56 × 95 cm
- Peso
- 100 kg
