Descripción

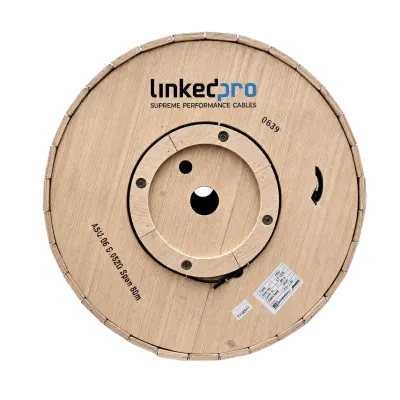

El cable de fibra óptica monomodo ASU (MiniADSS) está diseñado para instalaciones aéreas autosoportadas, ofreciendo una solución robusta y ligera para redes de telecomunicaciones. Su construcción incluye un tubo holgado relleno con compuesto de estanqueidad, elementos de refuerzo de FRP trenzado y una cubierta exterior de MDPE negro, garantizando protección mecánica y ambiental. Con un span de 80 metros y capacidad de 6 a 24 fibras G.652D, este cable soporta temperaturas de operación de -30 a +65°C y cumple con estrictos estándares de desempeño óptico y mecánico. Ideal para aplicaciones de distribución en exteriores, redes de acceso y backhaul, donde se requiere alta confiabilidad y baja atenuación. Características Generales Tipo de fibra: Monomodo G.652D Número de fibras: 24 Span: 80 m Diámetro nominal del cable: 6.8±0.5 mm (24 fibras) Peso nominal: 46±10 kg/km (24 fibras) Cubierta exterior: MDPE negro Elementos de refuerzo: Trenzado de FRP (2 unidades, diámetro 1.8 mm o 2 mm según fibras) Penetración de agua: Hilos bloqueantes de agua e hilos de amarre Cordón de rasgado: 1 bajo la cubierta exterior Temperatura de operación/instalación/almacenamiento: -30 ~ +65 °C Longitud estándar por bobina: 4000 m (tolerancia ±5%) Marcado de cubierta: Cada 1 metro con información de producto, año, lote y número de tambor Desempeño Óptico Atenuación @1310nm: ≤0.35 dB/km Atenuación @1383nm: ≤0.35 dB/km Atenuación @1550nm: ≤0.21 dB/km Atenuación @1625nm: ≤0.23 dB/km Diámetro de campo modal (MFD) @1310nm: 9.2±0.4 μm Diámetro de campo modal (MFD) @1550nm: 10.4±0.5 μm Dispersión cromática (1288-1339nm): ≤3.5 ps/(nm·km) Dispersión cromática @1550nm: ≤18 ps/(nm·km) Longitud de onda de dispersión cero: 1302-1322 nm Pendiente de dispersión cero: ≤0.092 ps/(nm2·km) Longitud de onda de corte (λcc): ≤1260 nm PMD (fibra en carrete): ≤0.20 ps/km1/2 Diámetro de revestimiento: 125±0.7 μm No circularidad del revestimiento: ≤0.60% Error de concentricidad núcleo/revestimiento: ≤0.5 μm Prueba de tensión: ≥0.69 GPa (100 kpsi) Desempeño Mecánico Tensión corta (6/12 fibras): 800 N Tensión corta (24 fibras): 1000 N Tensión larga (6/12 fibras): 400 N Tensión larga (24 fibras): 500 N Resistencia al aplastamiento: 1000 N/10 cm (IEC 60794-1-21, E3) Resistencia al impacto: 1 J, 1 vez/3 puntos, R=12.5 mm (IEC 60794-1-21, E4) Doblado repetido: R=20D, 25 ciclos, 20 N (IEC 60794-1-21, E6) Torsión: 0.5 m, 10 ciclos, ±180°, 20 N (IEC 60794-1-21, E7) Ciclo térmico: 2 ciclos, -20~+65°C, 12 h (IEC 60794-1-22, F1) Penetración de agua: Muestra de 3 m, 1 m de altura, 24 h (IEC 60794-1-22, F5b) - Sin fuga *Todos los ensayos: Δα ≤ 0.10 dB, sin daño en la cubierta. Contenido del Paquete Bobina de cable de fibra óptica ASU MiniADSS (longitud estándar 4000 m, tolerancia ±5%) Longitudes no estándar disponibles bajo acuerdo mutuo
Datos del producto
- Modelo
- LP-ASU80-24C/4KM
- ID de producto
- 255448
- Marca
- LINKEDPRO
- Categoría
- Cableado Estructurado
- Clave SAT
- 26121607 · Cable de fibra óptica
- Medidas (alto × largo × ancho)
- 95 × 56 × 95 cm
- Peso
- 100 kg
