Descripción

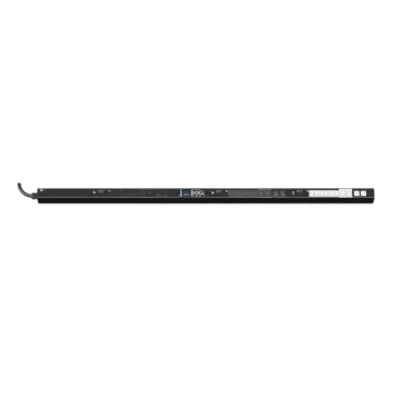

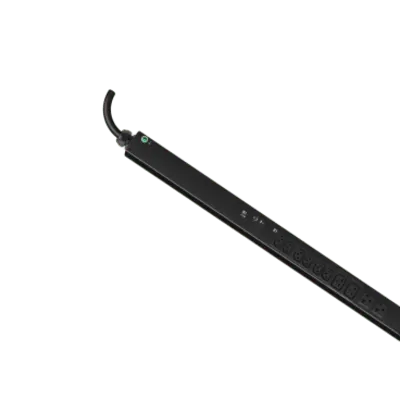

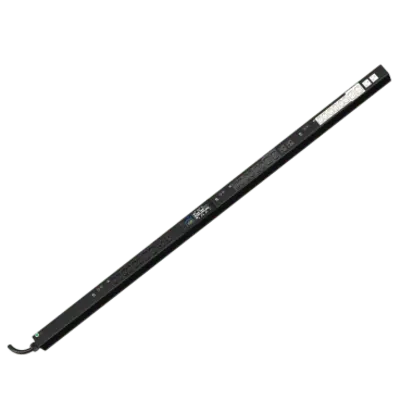

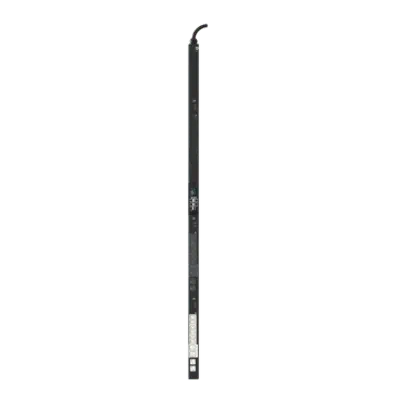

La Unidad de Distribución de Energía (PDU) Inteligente de la serie Monitored Input de Panduit, modelo E30D02M, es un equipo de montaje vertical 0U Full diseñado para la distribución y monitoreo de energía en racks de centros de datos y gabinetes de TI de alta densidad. Su arquitectura eléctrica opera con entrada trifásica en configuración WYE (L-L, L-N) con un rango de voltaje de 100-120/200-240VAC a 50/60Hz, soportando una corriente de entrada de 30A (24A derated) y una potencia nominal de 8.6 kVA. El sistema integra tres interruptores electromecánicos de doble polo de 20A que protegen los circuitos de salida, distribuidos en 18 receptáculos IEC 60320 C13, 6 receptáculos IEC 60320 C19 y 6 receptáculos NEMA 5-20R, cubriendo así tanto cargas de servidores como de equipos de red y periféricos. La conexión de entrada se realiza mediante un plug NEMA L21-30P 5W con cable de alimentación de 3 m (9.8 ft) en configuración top-end fed, y el equipo cumple con el estándar regulatorio UL 498, además de ser TAA Compliant. Su construcción en color negro (RAL 9005) y su capacidad de operación hasta 60°C lo hacen apto para entornos de misión crítica donde se requiere monitoreo continuo del consumo energético y protección de circuitos. Características Generales Tipo de unidad: Monitored Input (Entrada Monitoreada) Orientación: Vertical, 0U Full Cantidad y tipo de salidas: (18) C13, (6) C19, (6) 5-20R Voltaje de entrada: 100-120/200-240VAC Frecuencia de entrada: 50/60Hz Corriente de entrada: 30A (24A derated) Fase de entrada: 3 Fases WYE, L-L, L-N Potencia nominal: 8.6 kVA Plug de entrada: NEMA L21-30P 5W Estándar regulatorio: UL 498 Compliant Cumplimiento: TAA Compliant Color: Negro (RAL 9005) Desempeño Eléctrico Voltaje de entrada: 100-120/200-240VAC Frecuencia: 50/60Hz Corriente de entrada: 30A (24A derated) Fases: 3 Fases WYE, L-L, L-N Potencia nominal: 8.6 kVA Interruptores: (3) 20A, doble polo, electromecánicos Salida C13: 200-240VAC, 10A por receptáculo Salida C19: 200-240VAC, 16A por receptáculo Salida 5-20R: 100-120VAC, 16A por receptáculo Corriente total: 24A *Notas: Configuración de breakers B1 (L1-L2, negro), B2 (L2-L3, gris oscuro), B3 (L3-L1, blanco). Distribución de Salidas IEC 60320 C13: (18) receptáculos, 10A / 240V máx. IEC 60320 C19: (6) receptáculos, 16A / 240V máx. NEMA 5-20R: (6) receptáculos, 16A / 125V máx. Total de salidas: 30 receptáculos Plug de entrada: NEMA L21-30P 5W Configuración de cable: Top-end fed Físicas y Eléctricas Alimentación: 100-120/200-240VAC, 50/60Hz, 3Ø WYE Longitud del equipo: 1750 mm (68.90 in) Largo del cable de entrada: 3 m (9.8 ft) (+254mm/-127mm) Empaque: 1750 × 55 × 75 mm Calibre de cable: 18.1 mm² Temperatura máx. de operación: 60°C Uso: Exclusivo para interiores Cableado interno: UL AWM 1015, 12 & 18AWG Color: Negro (RAL 9005) Origen: Hecho en Taiwán Contenido del Paquete PDU Inteligente E30D02M Hoja de advertencia de seguridad del producto Etiqueta de cumplimiento (compliance label) Notas de Instalación La instalación debe cumplir con todos los códigos nacionales, estatales y locales aplicables. Para la funcionalidad completa del producto, consulte el manual de usuario. Las vistas del plano muestran el cable de entrada en configuración top-end fed. Consulte el catálogo en línea de Panduit para la lista actual de productos compatibles.
Datos del producto
- Modelo
- E30D02M
- ID de producto
- 262630
- Marca
- PANDUIT
- Categoría
- Cableado Estructurado
- Clave SAT
- 30162300 · Accesorios para gabinetes
- Medidas (alto × largo × ancho)
- 180 × 8 × 6 cm
- Peso
- 5.5 kg
