Descripción

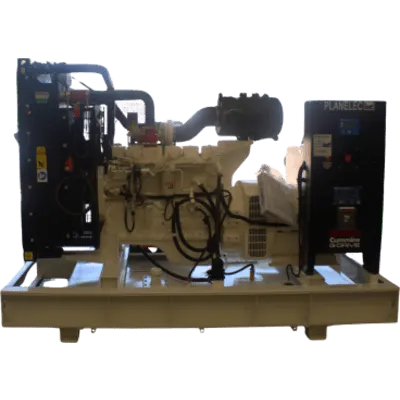

PLANELEC modelo: 070G5D0150B0500 Planta eléctrica diésel de 150 kW (188 KVA) en servicio de emergencia y 38 kW (49 KVA) en servicio continuo, diseñada para operación trifásica a 220/127 V, 60 Hz y 1800 RPM. Integra un motor Cummins QSB7G5 turboalimentado/ postenfirada de 6 cilindros en línea con inyección directa y enfriamiento por agua, acoplado a un generador Stamford sin escobillas, autorregulado y autoexcitado con aislamiento clase H. Especificaciones Generales Marca: PLANELEC Modelo: 059G6D0110B0350 Potencia servicio emergencia: 150KW / 188 KVA Potencia servicio continuo: 100 KW / 119 kVA Voltaje nominal de generación: 220/127 Frecuencia: 60 Hz Factor de potencia: 0.80 Número de fases: 3 Número de hilos: 4 Regulación de voltaje: ±1.5% Regulación de frecuencia: ±4% Capacidad emergencia hasta: 1706 MSNM Capacidad continua hasta: 1706 MSNM Temperatura de operación: 50°C Tiempo para proporcionar plena carga (automáticas): 5 a 8 segundos Dimensiones (L x A x H aprox.): 268 x 100 x 150 cm. Peso aproximado: 1581 Kg Motor Cummins QSB7G5 Tipo: Diesel de 4 tiempos, simple efecto, combustión interna. Norma: ISO-3046. Inyección: Directa. Enfriamiento: Por agua. Lubricación: A presión. Número de cilindros: 6. Diámetro del embolo: 107 mm. Carrera del embolo: 124 mm. Capacidad embolar: 6.69 litros. Velocidad del embolo: 7.4 m/segundo. Velocidad angular: 1800 RPM. Potencia máxima efectiva a 1800 RPM: 242 KW (324 HP). Potencia continua efectiva a 1800 RPM: 208 KW (279 HP). Relación de compresión: 17.2:1. Presión media efectiva a plena carga: 2404 kPa. Consumo de combustible a plena carga: 59 L/h. Tipo de aspiración: Turboalimentada/postenfriada Succión de bomba de combustible: 1.5 m. Capacidad del carter: 18.5 Lt. Capacidad del radiador: 26 Lt. Factor de temperatura: 3.4% x 10°C. Factor de ajuste por altitud: 8% x 300 M. Generador Stamford UCI274H Marca: STAMFORD Tipo: UCI274H Potencia servicio emergencia: 224KW / 280 kVA Potencia servicio continuo: 220 KW / 275 kVA Voltaje nominal entre fases (ajuste ±10%): 220/127 Eficiencia: 0.9070 Factor de potencia: 0.8 Frecuencia: 60 Hz Velocidad angular: 1800 RPM Auto excitado: Sí Autorregulado: Sí Regulación de voltaje (vacío a plena carga): ±0.5% Equilibrio de fases con carga equilibrada: 1% Modulación uniforme de voltaje máxima: -1/2 de 1% Capacidad de sobrecarga para arranque de motores: 200% / kVA Aislamiento: Clase H. Normas: NEMA, EGSA Rodamientos: Lubricantes con reserva de grasa, curva B-10 para 5 años continuos. Ventilador: Integrado de alta eficiencia Factor de influencia telefónica (TIF): 50% máximo Excitatriz: Corriente alterna trifásica de alta eficiencia con rectificadores de silicio Regulador de voltaje: Automático de estado sólido tipo SCR, respuesta 20 ms, protección por baja frecuencia, ajuste de estabilidad, reóstato de ajuste fino. Transferencia Automático. Marca: PLANELEC. Fases: 3. Frecuencia: 60 HZ Unidad de transferencia: A base de contactores. Enclavamiento eléctrico: Para la protección del mecanismo de contactores. Dispositivo de tiempo ajustable: retardar el paro del motor de combustión interna y permitir su enfriamiento durante un tiempo previamente ajustado de 120 seg. después de haberse restablecido el suministro normal de energía eléctrica. Botón de prueba: Para operar el equipo completo, aunque exista energía del suministro normal. Silenciador nelson o donaldson 86526M o 1 X M120749 Modelo: 86526M o 1 X M120749 Lámina tapas: Calibre 16 resistente en tapas que ayudar a alargar la vida. Tapa soporte interno: Adicional Diseño: Flujo libre para menor contrapresión Configuración: En L para facilitar instalación Geometría: Reduce ruido sin materiales contaminantes Pintura: Para altas temperatura especial para motores fuera de carretera Contrapresión máxima libre: 1" Hg para tubería de escape Entrada: 5" Salida: 5" Control y Transferencia Automática PEM-CAP Controlador: PEM-CAP, microprocesador con pantalla LCD de alta definición Funciones principales: Arranque, paro, funcionamiento, protección de unidad y monitoreo de estado Transferencia automática: Entre red normal y generador Contador de horas: Información precisa para monitoreo y mantenimiento Protección IP: IP65 (con junta opcional) Detección: 3 fases del generador, 3 fases de normal Monitoreo de carga: kW, kVA, kVAr, F.P. Protección: Sobrecarga del generador, Entradas: 3 analógicas/digitales configurables, 4 digitales configurables Medición velocidad: Generador o conexión CAN Alarmas mantenimiento: 3 alarmas por mantenimiento del motor Protección velocidad: Del motor Contador horas: Del motor Precalentamiento: Del motor Programador: Ejercitador Control velocidad: De ralentí en arranque y paro del motor Monitoreo: Voltaje de la batería Arranque: Con bajo voltaje de batería, arranque remoto configurable Acciones por falla: Alarma, desconexión eléctrica o paro Indicador: Alarma en pantalla Registro: 50 eventos. Accesorios Incluidos Base de acero estructural para motor, generador y tanque diario Almohadillas modulares "M" que eliminan necesidad de anclaje Instructivos de operación, mantenimiento e instalación Catálogos de partes Diagramas eléctricos Plano de colocación y distribución de equipo Notas Importantes y Advertencias GARANTIAS: En motor: 1 año. En piezas eléctricas: 3 meses. En dado caso se requieran realizar una extensión de garantía, lo debemos pactar con la empresa de PLANELEC. Antes de cualquier compra e instalación del equipo leer el documento de restricciones. ADVERTENCIA (DE INSTALACIÓN Y SELECCIÓN): El equipo debe ser arrancado por la marca. Si el generador opera por encima de la altitud indicada en la ficha técnica, su potencia disponible será menor a la nominal.
Datos del producto
- Modelo
- 070G5D0150B0500
- ID de producto
- 262339
- Marca
- PLANELEC
- Categoría
- Energía y Climatización
- Clave SAT
- 26111601 · Generadores diesel
- Medidas (alto × largo × ancho)
- 155 × 100 × 258 cm
- Peso
- 999.99 kg
