Descripción

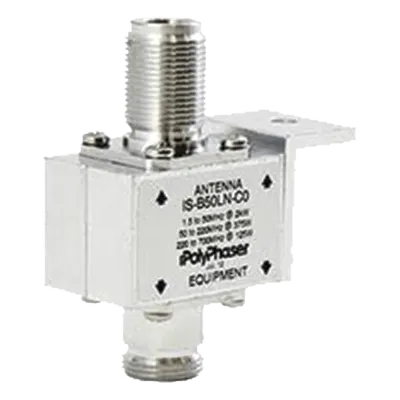

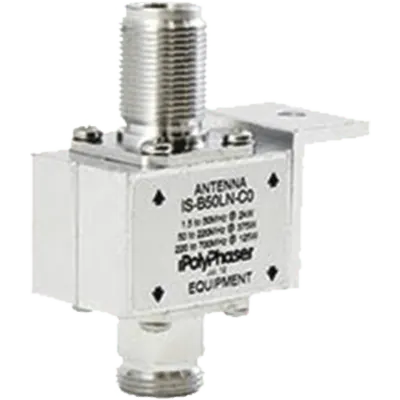

Protector coaxial RF diseñado para sistemas de radio bidireccional y SCADA que operan en el rango de 10 MHz a 1 GHz. Integra bloqueador de DC para aislamiento galvánico completo entre equipos conectados, eliminando corrientes continuas indeseadas. Su arquitectura de protección contra sobretensiones responde en 2.5 ns con capacidad de 20 kA según IEC 61000-4-5, asegurando continuidad operativa en infraestructuras críticas de comunicaciones. La construcción en acero inoxidable 18-8 SS y montaje en mampara permiten instalación en entornos industriales exigentes. Características Principales Bloqueador de DC integrado para aislamiento galvánico Conectores N hembra en ambos extremos Montaje en mampara para instalación en paneles Impedancia característica de 50 Ω VSWR ≤ 1.1:1 en todo el rango de frecuencia Pérdida por inserción ≤ 0.1 dB Especificaciones Técnicas RF Rango de frecuencia: 10 MHz – 1 GHz Impedancia: 50 Ω VSWR: ≤ 1.1:1 en todo el rango Pérdida por inserción: ≤ 0.1 dB Potencia máxima: 1.5 kW @ 10 – 50 MHz 375 W @ 50 – 220 MHz 125 W @ 220 – 700 MHz 50 W @ 700 – 1000 MHz Protección Eléctrica Voltaje de activación: 600 VDC ± 20% Tiempo de activación: 2.5 ns para 2 kV/ns Capacidad de corriente: 20 kA (IEC 61000-4-5 8/20 µs) Energía de paso: ≤ 3.5 mJ @ 3 kA 8/20 µs Mecánicas y Ambientales Conectores: N hembra (ambos lados) Material: Acero inoxidable 18-8 SS Montaje: Mampara Temperatura de operación: -55°C a +85°C Temperatura de almacenamiento: -55°C a +50°C Aplicaciones Sistemas de radio bidireccional Sistemas SCADA (no weatherized)
Datos del producto
- Modelo
- IS-B50LN-C0
- ID de producto
- 87623
- Marca
- POLYPHASER
- Categoría
- Redes e IT
- Clave SAT
- 39121719 · Protectores
- Medidas (alto × largo × ancho)
- 5 × 9 × 6 cm
- Peso
- 0.18 kg
