Descripción

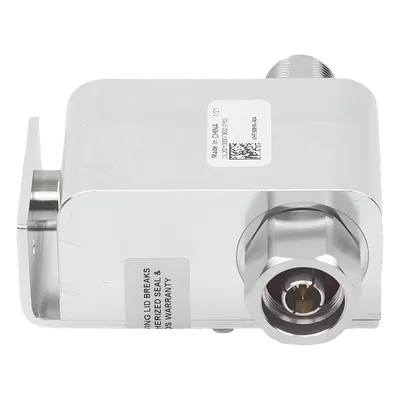

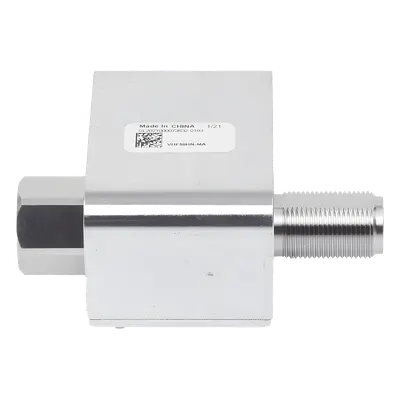

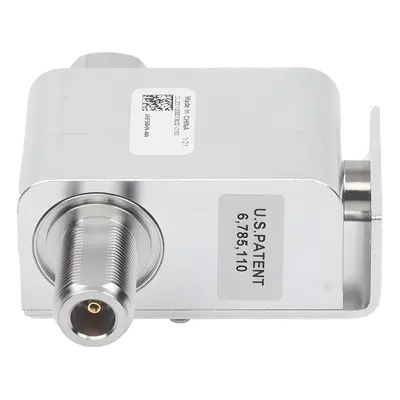

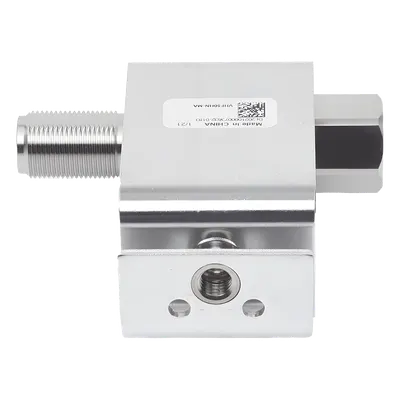

Este protector coaxial de banda ancha salvaguarda equipos de radio comunicación VHF y UHF contra daños por sobretensiones atmosféricas e inducciones electromagnéticas. Opera en un rango continuo de 100 a 512 MHz que cubre aplicaciones de radio móvil terrestre, sistemas combinadores y enlaces críticos de infraestructura. Su diseño de inserción directa con conector N macho hacia la antena y N hembra hacia el equipo elimina necesidad de adaptadores adicionales, reduciendo puntos de falla mecánica. La construcción sellada IP67 garantiza funcionamiento confiable en torres, sitios remotos y condiciones climáticas adversas con lluvia impulsada por viento hasta 120 mph. Características Principales Protección de línea coaxial para sistemas críticos VHF/UHF Pérdida por inserción excepcionalmente baja de ≤0.1 dB Certificación IP67 con prueba de lluvia impulsada por viento a 120 mph Conectores N macho (antena) y N hembra (equipo) integrados Capacidad de sobrevivencia a 20 kA según IEC 61000-4-5 Rango térmico operativo de -50°C a +85°C con humedad hasta 95% Especificaciones Técnicas Eléctricas Rango de frecuencia: 100 - 512 MHz Potencia máxima: 750 W Pérdida por inserción: ≤ 0.1 dB VSWR: ≤ 1.1:1 Energía de impulso: ≤ 500 nJ para 3 kA, forma de onda 8/20 µs Corriente máxima: 20 kA, IEC 61000-4-5, forma de onda 8/20 µs Mecánicas y Ambientales Conector hacia antena: N macho Conector hacia equipo: N hembra Protección: IP67 Prueba de lluvia: Procedimiento 4.11, lluvia impulsada por viento (120 mph / 193 km/h) Temperatura operación/almacenamiento: -50°C a +85°C Humedad relativa: Hasta 95% Cumplimiento Normativo IEC 61000-4-5 IEC 60529 IP67
Datos del producto
- Modelo
- VHF50HN-MA
- ID de producto
- 34592
- Marca
- POLYPHASER
- Categoría
- Energía y Climatización
- Clave SAT
- 39121719 · Protectores
- Peso
- 0.01 kg
