¿Qué es?

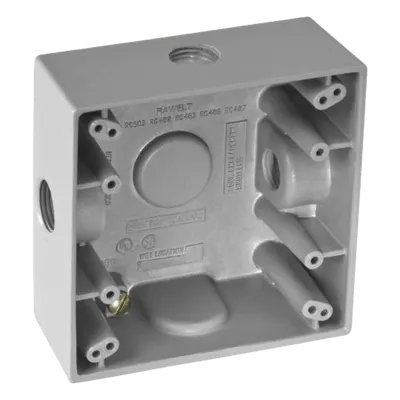

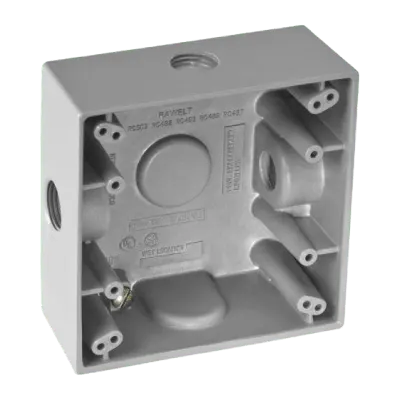

La RAWELT RC-0502 es una caja de conexión cuadrada para instalaciones eléctricas en exteriores y ambientes industriales. Está fabricada en aluminio inyectado a presión y cuenta con un acabado de pintura epóxica/poliéster de 2 mils como mínimo, con resistencia a la corrosión evaluada en cámara salina según ASTM B117. Tiene tres bocas con rosca NPT de 1/2 pulgada: una en la parte superior, otra abajo y una al lado izquierdo. Su clasificación IK09 corresponde a resistencia a impactos mecánicos. Incluye dos tornillos de tierra pasivados; para completar la protección contra la intemperie se requiere una tapa adecuada con empaque, que no está incluida.
¿Para qué sirve?
Sirve para organizar y resguardar conexiones de cableado en instalaciones eléctricas industriales exteriores. Sus tres salidas permiten distribuir los conductores en distintas direcciones al trabajar con tubo conduit rígido o IMC. Puede utilizarse en proyectos que requieran una caja compacta para canalizaciones expuestas a la intemperie o a impactos. La selección e instalación de la tapa con empaque debe realizarse de acuerdo con las necesidades del montaje.
¿Cómo se compara?
Frente a cajas de conexión con menos salidas o fabricadas en otros materiales, la RAWELT RC-0502 combina tres bocas NPT de 1/2 pulgada, cuerpo de aluminio die-cast y clasificación IK09. Así ofrece opciones para distribuir el cableado en varias direcciones y resistencia a impactos, sin dejar de considerar que la tapa con empaque se adquiere por separado.
Preguntas frecuentes
¿Cuántas salidas tiene la caja RAWELT RC-0502?
Tiene tres bocas: una superior, una inferior y una en el lado izquierdo.
¿Con qué tipo de tubería es compatible?
Sus roscas NPT son compatibles con tubo conduit rígido e IMC. La medida nominal indicada para este modelo es de 1/2 pulgada.
¿Incluye tapa y empaque?
No. Se incluyen la caja y dos tornillos de tierra pasivados. Para completar la protección contra la intemperie se necesita una tapa adecuada con empaque.
¿Qué significa la clasificación IK09?
Indica la clasificación de resistencia a impactos mecánicos especificada para esta caja.
¿Cuál es el volumen interno de la caja?
El volumen interno indicado es de 492 cm³.
Datos del producto
- Modelo
- RC-0502
- ID de producto
- 251354
- Marca
- RAWELT
- Categoría
- Cableado Estructurado
- Clave SAT
- 39121416 · Tapas de conectores eléctricos
- Medidas (alto × largo × ancho)
- 10 × 5 × 5 cm
- Peso
- 0.43 kg
