¿Qué es?

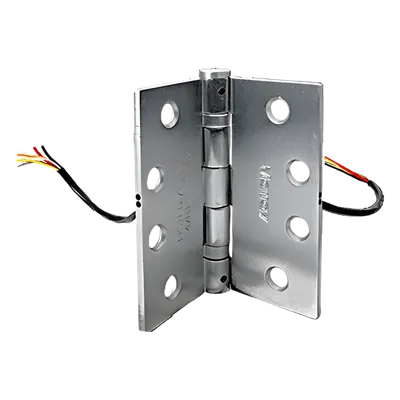

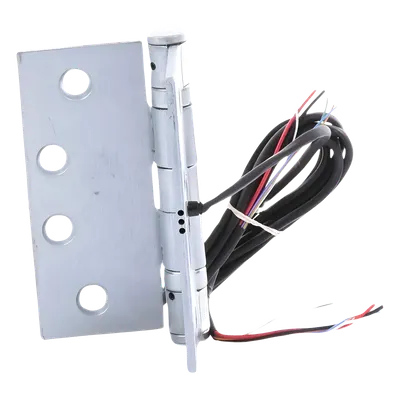

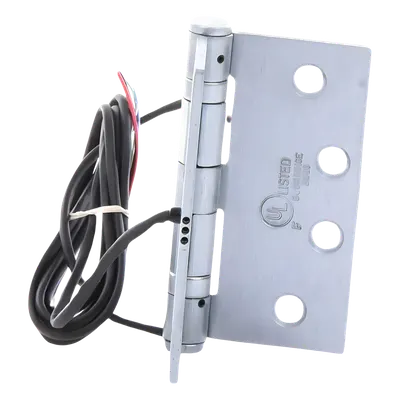

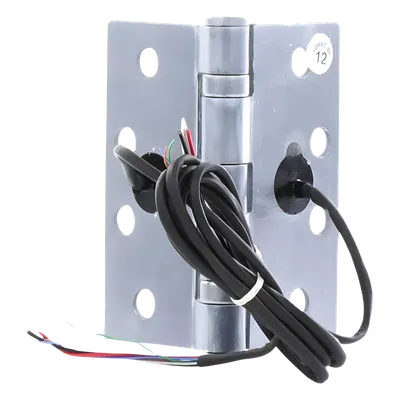

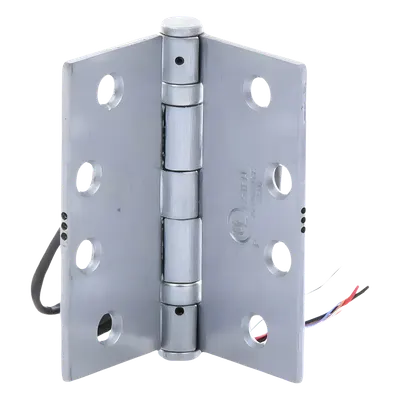

La RCI 9520 es una bisagra pasa cables de acero inoxidable con acabado satinado, diseñada para integrar conductores eléctricos en puertas. Su formato de 4 × 4 pulgadas cuenta con cinco nudillos y rodamiento de bola para un movimiento suave. Incluye seis conductores: dos calibre 20 AWG para hasta 3 A a 24 V CC/CA y cuatro calibre 30 AWG para hasta 100 mA a 24 V CC/CA. Los cables quedan ocultos después de instalarla; además, tienen recubrimiento de plata y aislamiento de teflón. Está aprobada por UL para sistemas de detección y alarma de incendios y fue probada en más de 800,000 ciclos de apertura y cierre.
¿Para qué sirve?
Permite llevar alimentación eléctrica y señales de control desde el marco hacia la puerta sin dejar los cables expuestos. Es una opción para puertas de metal o madera en espacios de alto tránsito, como escuelas, hospitales, edificios públicos, privados y gubernamentales.
¿Cómo se compara?
A diferencia de una bisagra convencional, la RCI 9520 incorpora conductores ocultos para conectar dispositivos eléctricos instalados en la puerta. Sus seis cables, el acabado de acero inoxidable y el rodamiento de bola la distinguen de alternativas sin cableado integrado o con una configuración distinta de conductores.
Preguntas frecuentes
¿Cuántos conductores incluye la RCI 9520?
Incluye seis conductores: dos de calibre 20 AWG y cuatro de calibre 30 AWG.
¿Qué capacidad eléctrica tienen sus conductores?
Los dos cables calibre 20 AWG soportan hasta 3 A a 24 V CC/CA. Los cuatro cables calibre 30 AWG son para hasta 100 mA a 24 V CC/CA.
¿En qué tipo de puertas se puede instalar?
Está indicada para puertas de metal y madera. La instalación debe considerar las dimensiones de 4 × 4 pulgadas y la aplicación del cableado.
¿La bisagra tiene certificación para sistemas de incendios?
Sí. Los datos del producto indican que está aprobada por UL para sistemas de detección y alarma de incendios.
Datos del producto
- Modelo
- 9520
- ID de producto
- 36685
- Marca
- RCI - DORMAKABA
- Categoría
- Control de Acceso
- Clave SAT
- 46171619 · Sistemas de seguridad o de control de acceso
- Medidas (alto × largo × ancho)
- 7 × 17 × 17 cm
- Peso
- 0.48 kg
