¿Qué es?

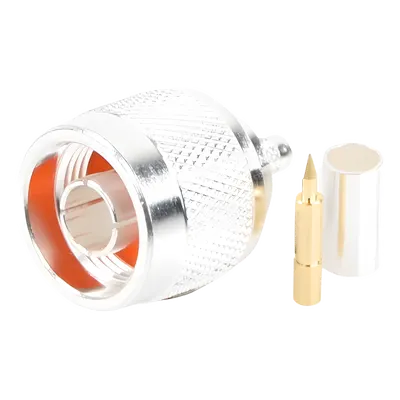

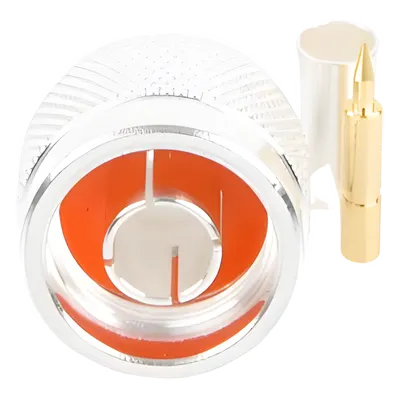

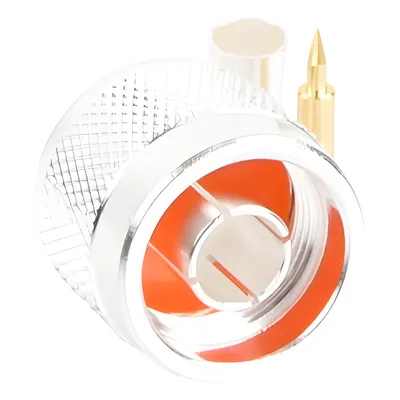

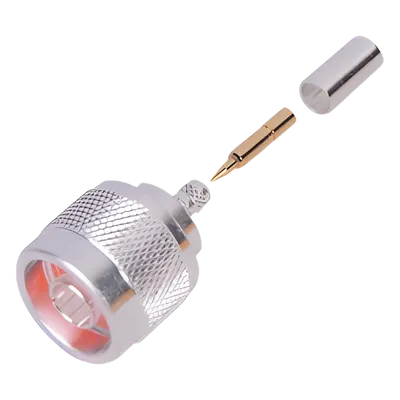

El RF Industries RFN-1005-3C es un conector coaxial N macho para cables compatibles de la familia RG-58 y otros modelos indicados. Cuenta con acoplamiento roscado y anillo plegable para su montaje en el cable. Su cuerpo es de bronce niquelado, el contacto central está chapado en oro y el dieléctrico es de PTFE. Está especificado para una impedancia de 50 Ω y un rango de frecuencia de 0 a 11 GHz.
¿Para qué sirve?
Se utiliza para conectar cables coaxiales con equipos o sistemas de radiofrecuencia que empleen una interfaz N hembra. Puede integrarse en proyectos de radiocomunicación, telecomunicaciones e instrumentación de prueba, siempre que el cable y el equipo sean compatibles. Es compatible con RG-58/U, RG-58A, RG-58C, RG-142, RG-142A/U y LP-195. El método de montaje puede ser por abrazadera, soldadura o prensado, según los requerimientos de la instalación.
¿Cómo se compara?
Frente a conectores de otras interfaces o tipos de acoplamiento, este modelo ofrece conexión N macho roscada y está especificado para cables compatibles de la familia RG-58 y otros modelos listados. Su anillo plegable y las opciones de montaje permiten adaptarlo al método de ensamble requerido; conviene verificar el cable y la interfaz del equipo antes de elegirlo.
Preguntas frecuentes
¿Con qué cables es compatible el RFN-1005-3C?
Se indica compatibilidad con RG-58/U, RG-58A, RG-58C, RG-142, RG-142A/U y LP-195.
¿Qué tipo de conexión tiene?
Es un conector coaxial N macho con acoplamiento roscado 5/8-24.
¿Cuál es su impedancia y rango de frecuencia?
Está especificado para 50 Ω y un rango de 0 a 11 GHz.
¿Qué métodos de montaje admite?
Los datos del producto indican montaje por abrazadera, soldadura o prensado. El método adecuado depende del cable y del proceso de instalación.
Datos del producto
- Modelo
- RFN-1005-3C
- ID de producto
- 27866
- Marca
- RF INDUSTRIES,LTD
- Categoría
- Radiocomunicación
- Clave SAT
- 39121414 · Conectores coaxiales
- Medidas (alto × largo × ancho)
- 21 × 34 × 21 cm
- Peso
- 0.03 kg
