Descripción

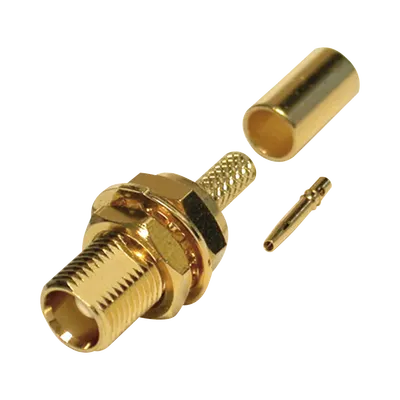

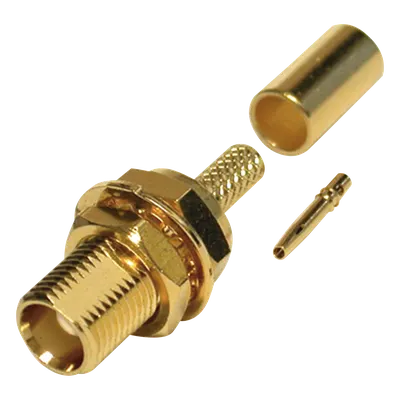

Conector MCX hembra diseñado para montaje en panel trasero con configuración D-plano y sistema de anillo plegable, optimizado para cable coaxial RG-316/U del Grupo B. La arquitectura mecánica permite fijación robusta en chasis de equipos de radiofrecuencia, instrumentación de prueba y sistemas de comunicación. El contacto central de oro puro garantiza impedancia controlada y mínima atenuación de señal en aplicaciones hasta 6 GHz. El cuerpo de bronce con recubrimiento de oro proporciona durabilidad frente a ciclos de conexión y exposición ambiental. El aislante dieléctrico de teflón (PTFE) asegura estabilidad dieléctrica en rangos de temperatura extendidos y bajo factor de disipación. Características Generales • Tipo de conector: MCX hembra para panel • Cable compatible: RG-316/U, Grupo B • Modo de ensamble: Anillo plegable para chasis D-plano • Material del cuerpo: Bronce con recubrimiento de oro • Material del contacto central: Oro puro • Aislante dieléctrico: Teflón (PTFE) Desempeño Eléctrico y Mecánico Impedancia: 50 Ω (estándar MCX) Rango de frecuencia: Hasta 6 GHz Pérdida de inserción típica: <0.2 dB @ 3 GHz Aislamiento dieléctrico: >500 Vrms Ciclos de conexión: >500 (mínimo garantizado) Par de acoplamiento: 0.8 Nm nominal Especificaciones Físicas y Materiales Configuración de montaje: Panel trasero D-plano Mecanismo de retención: Anillo plegable (crimp) Cuerpo exterior: Bronce C36000, oro 3 µm mínimo Contacto central: Oro 99.9%, 1.27 µm mínimo Aislante: Teflón PTFE virgen Temperatura operativa: -65°C a +165°C Contenido del Paquete 1 conector MCX hembra para panel Anillo plegable pre-instalado Tuerca de fijación para montaje D-plano
Datos del producto
- Modelo
- RMX-8252-1B
- ID de producto
- 192540
- Marca
- RF INDUSTRIES,LTD
- Categoría
- Radiocomunicación
- Clave SAT
- 39121414 · Conectores coaxiales
- Peso
- 0.01 kg
