Descripción

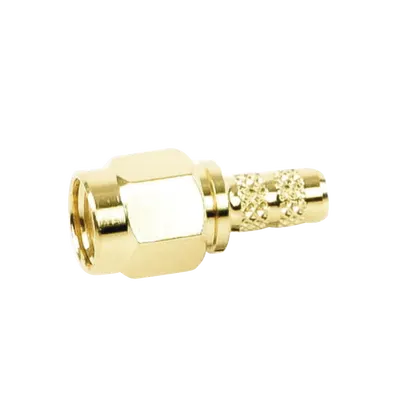

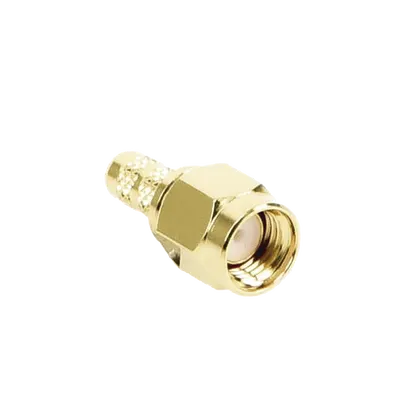

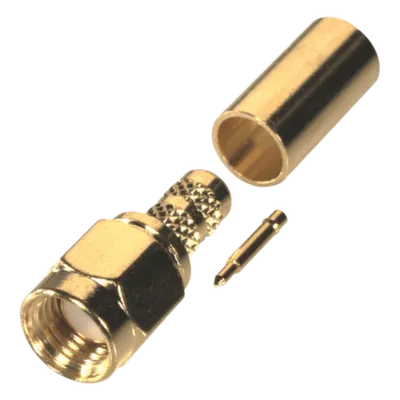

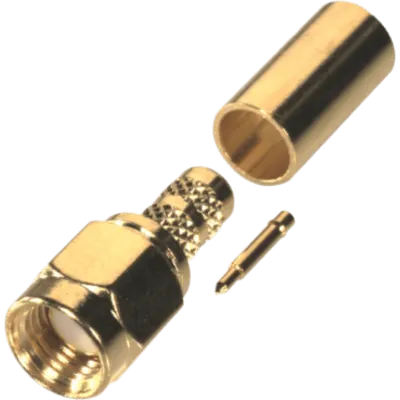

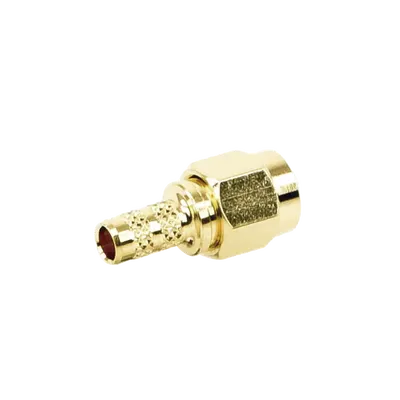

Características Principales Conector SMA macho con anillo plegable Compatible con cables RG-58/U y LMR-195 Cuerpo de bronce con recubrimiento de oro Contacto central chapado en oro Aislante dieléctrico de teflón Especificaciones Eléctricas Impedancia: 50 Ohms Rango de Frecuencia: 0-12.4 GHz Pérdida de Inserción: 0.06 x f(GHz) VSWR: 1.3 Máx. Tensión de Trabajo: 500 V rms Máx. a nivel del mar Resistencia de Aislamiento: 5k MΩ mín. Temperatura de Operación: -65°C a 85°C Código de Colores Código: 001-30M-011-BG Material: Bronce Acabado: Oro Aislante Dieléctrico Código: 010-30X-009-TX Material: PTFE (Teflón) Acabado: Sin especificar Anillo Plegable Código: 027-30M-000-CX Material: BeCu Acabado: Sin especificar Ferrule Código: 066-CXX-002-BG Material: Latón Acabado: Oro Pin Central Código: 009-30M-012-BG Material: Bronce Acabado: Oro Retaining Ring Código: 027-30M-000-CX Material: BeCu Acabado: Sin especificar Dimensiones Diámetro Exterior: 0.331' (8.40 mm) Longitud: 0.713' (18.10 mm) Diámetro del Cable: 0.213' (5.41 mm) Diámetro del Conector: 0.500' (12.70 mm) Diámetro del Pin: 0.138' (3.50 mm) Profundidad de Inserción: 0.067' (1.70 mm) Compatibilidad RG-58, RG-58A, RG-58C 141, 141A Belden 8240, 9907 8259, 8262 9201, 9203 9310, 9311 Commscope 0268 Información Adicional Tolerancias: .001' para diámetros Material: Bronce, Berilio-Cobre (BeCu) Diámetro Exterior: 0.331' (8.40 mm) Recomendado para: Aplicaciones de radiofrecuencia Estándares: Conforme a RoHS Propiedad Intelectual: Información confidencial de RF Industries
Datos del producto
- Modelo
- RSA-3000-1C
- ID de producto
- 28397
- Marca
- RF INDUSTRIES,LTD
- Categoría
- Radiocomunicación
- Clave SAT
- 39121414 · Conectores coaxiales
- Peso
- 0.01 kg
