Descripción

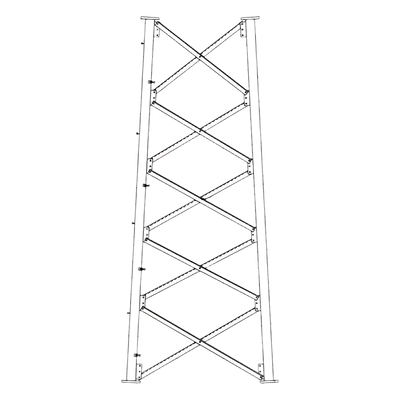

Características Técnicas Tipo: Base para Torre Autosoportada Línea: SSV Código de Fábrica: 7N165 Compatibilidad: Torre SSV7N165 Material: Acero de alta resistencia Acabado: Galvanizado en caliente Especificaciones de Diseño Diseño: Autosoportado con bridas en los extremos Construcción: Soldada y atornillada Estándar: ANSI/TIA-222-G, Structure Class II Velocidad Viento: Hasta 110 mph Carga Hielo: 3/4' de espesor Coeficiente Sísmico: S Aplicaciones Estructuras para telecomunicaciones PCS Redes de banda ancha Sistemas de seguridad Iluminación deportiva Otras aplicaciones industriales Dimensiones Altura Sección: 20' Diámetro Tubo: 2 3/8' O.D. Extensión Superior: 4' - 6 1/4' Extensión Inferior: 6' - 6 3/4' Componentes Tornillería de montaje Barras de puesta a tierra (deben pedirse por separado) Dibujo de ensamblaje Detalles de fundación estándar Requisitos de Seguridad Requiere dispositivo de seguridad para escalada (sobre 10') Cumple con estándares ANSI/TIA-222-G Diseño para carga simétrica Fundación Recomendada Tipo: Circular o cuadrada Diámetro: 8' - 0' Ancho: 4' - 6' Profundidad: 2' - 0' Volumen: 6.3 - 6.9 yd³ Capacidad de Carga Proyectada: 10-17 sq. ft (TOP) 30' Abajo: 3-10 sq. ft Velocidad Viento: Hasta 110 mph Configuración Sección: 7N165 Conexión: Bridas con tornillos Altura Total: Hasta 120' Secciones: 6N62 + 7N165 Notas de Diseño Diseñado según ANSI/TIA-222-G Carga de viento de 3/4' de hielo Incluye pernos de escalada y tope cónico Barras de puesta a tierra deben pedirse por separado Dibujos de ensamblaje incluidos Diseños personalizados disponibles bajo solicitud Compatibilidad Con torres SSV estándar Con torres SSV Heavy Duty Con secciones 6N62 y 7N165 Con estándares de montaje ROHN
Datos del producto
- Modelo
- SSV7N165
- ID de producto
- 84388
- Marca
- ROHN
- Categoría
- Radiocomunicación
- Clave SAT
- 43222903 · Torre o soporte para telecomunicaciones
- Medidas (alto × largo × ancho)
- 13 × 600 × 13 cm
- Peso
- 260 kg
