¿Qué es?

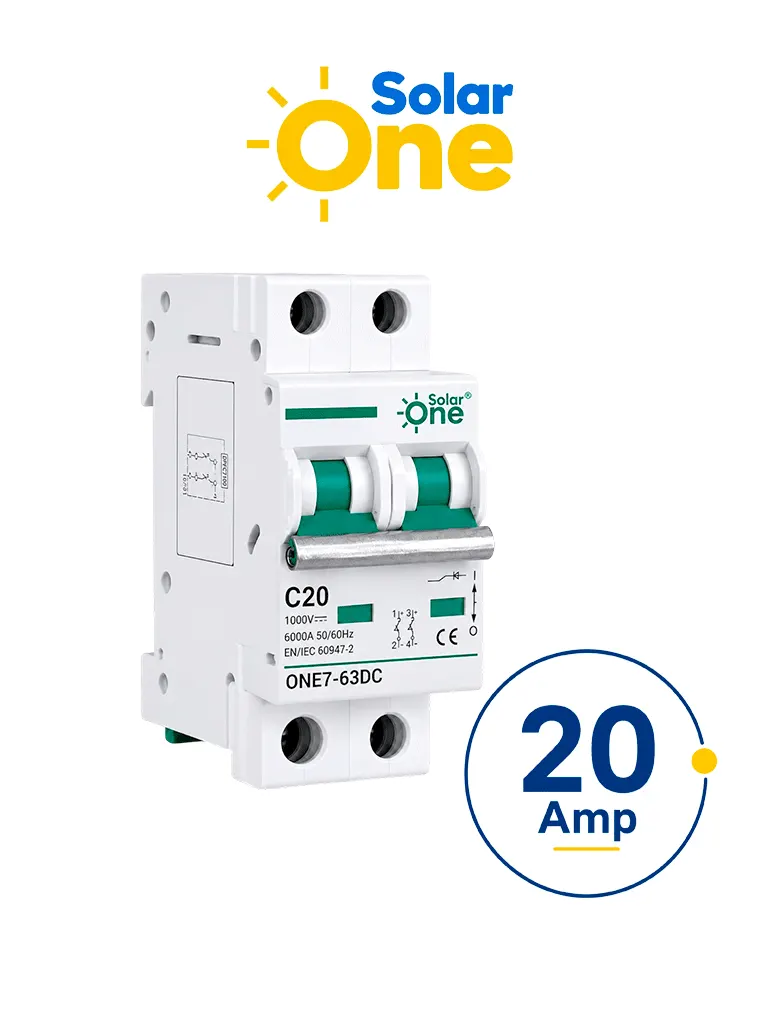

El SolarOne 14220 es un interruptor termomagnético de corriente directa (CD), de dos polos y 20 A, diseñado para proteger circuitos frente a sobrecargas y cortocircuitos. Tiene una tensión nominal de hasta 1000 VDC y una capacidad de interrupción de 6 kA. Su disparo térmico y magnético responde ante distintos tipos de falla. Se instala en riel DIN dentro de un tablero eléctrico y permite desconectar al mismo tiempo los dos conductores del circuito. Cuenta con curva de disparo C y protección IP20.
¿Para qué sirve?
Se utiliza para proteger circuitos de corriente directa en instalaciones fotovoltaicas, por ejemplo, en sistemas con paneles solares e inversores. También puede considerarse para otros equipos de energía renovable que requieran protección eléctrica en CD, siempre que sus características sean compatibles con el diseño del circuito.
¿Cómo se compara?
A diferencia de los interruptores para corriente alterna, este modelo está especificado para corriente directa y hasta 1000 VDC. Sus dos polos permiten desconectar ambos conductores a la vez, y el montaje en riel DIN facilita su integración en tableros eléctricos.
Preguntas frecuentes
¿Para qué tipo de corriente está diseñado el SolarOne 14220?
Está diseñado para corriente directa (CD), con una tensión nominal de hasta 1000 VDC.
¿Qué protección ofrece este interruptor?
Combina disparo térmico y magnético para atender sobrecargas y cortocircuitos. Su capacidad de interrupción indicada es de 6 kA.
¿Cómo se instala el SolarOne 14220?
Se monta en riel DIN dentro de un tablero eléctrico. La instalación debe realizarla personal calificado y considerar las condiciones del circuito.
¿Es adecuado para sistemas fotovoltaicos?
Sí. Está descrito para aplicaciones fotovoltaicas en corriente directa, como la protección de circuitos de paneles solares e inversores, siempre que el sistema sea compatible con sus especificaciones.
Datos del producto
- Modelo
- 14220
- ID de producto
- 87365
- Marca
- SolarOne
- Categoría
- Energía > Energía Solar > Accesorios de Instalación
- Clave SAT
- 39122245
- Medidas (alto × largo × ancho)
- 8 × 7.2 × 3.5 cm
- Peso
- 0.212 kg
