Descripción

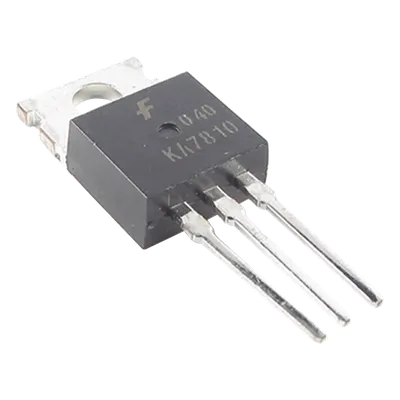

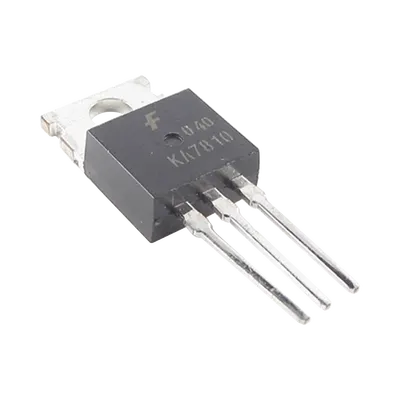

Regulador de voltaje lineal de salida fija de 10 V con capacidad de corriente de hasta 1 A, diseñado para aplicaciones de alimentación en sistemas de video vigilancia, video porteros y monitores. Incorpora regulación interna con protección térmica contra sobrecarga y protección contra cortocircuitos que limita la corriente a 250 mA en condición de falla. El encapsulado TO-220 permite disipación térmica eficiente y montaje mecánico estable en tarjetas de circuito impreso. Su tensión de dropout de 2 V a corriente nominal permite operación con fuentes de alimentación de 12.5 V o superior, manteniendo regulación de línea entre 10-200 mV y regulación de carga entre 12-400 mV. El dispositivo opera en rango de temperatura industrial de -40°C a +125°C con corriente en reposo de 5.1-8.0 mA. Características Generales • Voltaje de salida regulado: 10 V (rango 9.5 a 10.5 V) • Corriente de salida máxima: 1 A • Encapsulado: TO-220 para montaje con disipador • Protección térmica contra sobrecarga integrada • Protección contra cortocircuitos (limitación a 250 mA) • Protección del área operativa segura del transistor de salida • Tensión de dropout: 2 V a 1 A de corriente • Corriente pico: 2.2 A Desempeño Eléctrico Voltaje de salida: 9.5 a 10.5 V (5 mA a 1 A, P ≤ 15 W) Regulación de línea: 10-200 mV (Vi = 12.5 V a 25 V) Regulación de carga: 12-400 mV (Io = 5 mA a 1.5 A) Corriente en reposo: 5.1-8.0 mA Tensión de dropout: 2 V (Io = 1 A) Protección cortocircuito: 250 mA Corriente pico: 2.2 A Rizado: Especificado en hoja de datos Límites Máximos y Ambientales Vi (5V a 18V): 35 V máximo Vi (24V): 40 V máximo Temperatura operativa: -40°C a +125°C Temperatura almacenamiento: -65°C a +150°C Encapsulado: TO-220 Disipación máxima: 15 W Contenido del Paquete • Regulador de voltaje KA7810 • Encapsulado TO-220
Datos del producto
- Modelo
- KA7810
- ID de producto
- 20271
- Marca
- Syscom
- Categoría
- Videovigilancia
- Clave SAT
- 32101600 · Circuitos integrados
- Peso
- 0.01 kg
