Descripción

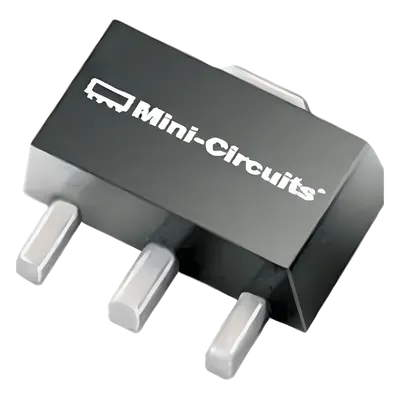

El PGA-103+ es un amplificador de RF de banda ancha fabricado con tecnología E-pHEMT que ofrece un rango dinámico extremadamente alto combinado con un bajo nivel de ruido. Diseñado para aplicaciones que demandan sensibilidad y linealidad, este dispositivo cubre frecuencias desde 50 MHz hasta 4 GHz con ganancia consistente de 6.2 dB. Su arquitectura integrada elimina la necesidad de componentes de adaptación externos, simplificando el diseño de circuitos y reduciendo el área de ocupación en la PCB. La excelente pérdida de retorno de entrada y salida garantiza estabilidad de operación en todo el espectro de frecuencias, mientras que su robustez térmica lo hace ideal para despliegues en entornos industriales y de telecomunicaciones. Características Principales Rango de frecuencia: 50 MHz a 4 GHz Figura de ruido (NF): 1.5 dB — óptima para recepción de señales débiles Ganancia: 6.2 dB a altas frecuencias Punto de compresión P1dB: 23.2 dBm Punto de intercepción de tercer orden (OIP3): 45.4 dBm — alta linealidad Rango térmico de operación continua: -40°C a +85°C Paquete SOT-89-4 compacto, montaje superficial SMD/SMT Tecnología E-pHEMT de alto rendimiento Adaptación de impedancia integrada sin componentes externos Especificaciones Técnicas Frecuencia de Operación 50 MHz – 4 GHz Voltaje de Alimentación 5 V DC Corriente de Operación 97 mA Ganancia 6.2 dB Figura de Ruido (NF) 1.5 dB Punto de Compresión P1dB 23.2 dBm OIP3 (Linealidad) 45.4 dBm Rango de Temperatura -40°C a +85°C Tipo de Dispositivo Low Noise Amplifier (LNA) Estilo de Montaje SMD / SMT Paquete / Encapsulado SOT-89-4 Tecnología E-pHEMT
Datos del producto
- Modelo
- PGA103
- ID de producto
- 245430
- Marca
- SYSCOM PARTS
- Categoría
- Videovigilancia
- Clave SAT
- 32101600 · Circuitos integrados
- Peso
- 0.01 kg
