¿Qué es?

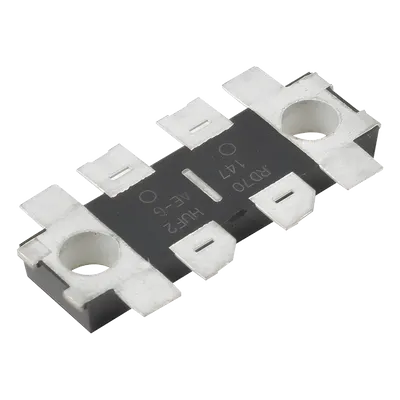

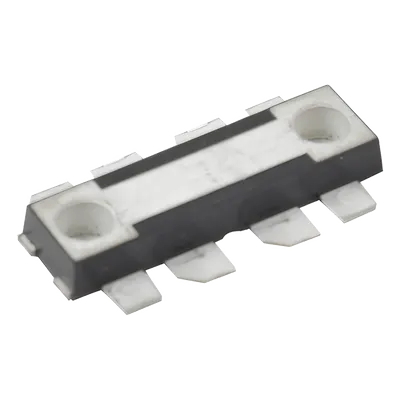

El SYSCOM PARTS RD70HUF2 es un transistor MOSFET de potencia para amplificación de radiofrecuencia en las bandas VHF de 135 a 175 MHz y UHF de 450 a 530 MHz. Opera con una tensión máxima drenaje-fuente de 40 V y una corriente de drenaje máxima de 20 A. En VHF ofrece una potencia de salida típica de 84 W y una eficiencia de drenaje típica de 74% a 175 MHz. En UHF, la salida típica es de 75 W, con eficiencia de 64%. Incorpora un diodo de protección para la puerta y cuenta con una disipación de canal de 300 W.
¿Para qué sirve?
Se utiliza como componente de amplificadores RF de alta potencia para sistemas de comunicación que operan en VHF o UHF. Puede considerarse en el diseño o reparación de equipos de transmisión, siempre que las condiciones eléctricas y térmicas del circuito sean compatibles con sus especificaciones. El dispositivo tiene una resistencia térmica de 0.5 °C/W y una temperatura de canal indicada de 175 °C; el diseño del sistema debe contemplar la disipación de calor adecuada.
¿Cómo se compara?
Frente a transistores de potencia destinados a una sola banda, el RD70HUF2 cubre rangos tanto VHF como UHF, por lo que puede evaluarse para diseños de amplificación en cualquiera de esas frecuencias. Su desempeño típico varía según la banda: 84 W de salida y 74% de eficiencia a 175 MHz en VHF, y 75 W y 64% en UHF.
Preguntas frecuentes
¿En qué frecuencias puede operar el RD70HUF2?
Está diseñado para aplicaciones RF en VHF de 135 a 175 MHz y UHF de 450 a 530 MHz.
¿Qué potencia de salida típica ofrece?
La potencia típica indicada es de 84 W en VHF y 75 W en UHF. El desempeño depende de las condiciones de diseño y operación del amplificador.
¿Cuál es la tensión máxima drenaje-fuente?
La tensión máxima drenaje-fuente especificada es de 40 V. También se indica un límite de corriente de drenaje de 20 A.
¿El transistor incluye protección para la puerta?
Sí. Cuenta con un diodo integrado de protección para la puerta.
Datos del producto
- Modelo
- RD70HUF2
- ID de producto
- 163586
- Marca
- SYSCOM PARTS
- Categoría
- Radiocomunicación
- Clave SAT
- 32111600 · Transistores
- Medidas (alto × largo × ancho)
- 1 × 3 × 1 cm
- Peso
- 0.01 kg
