Descripción

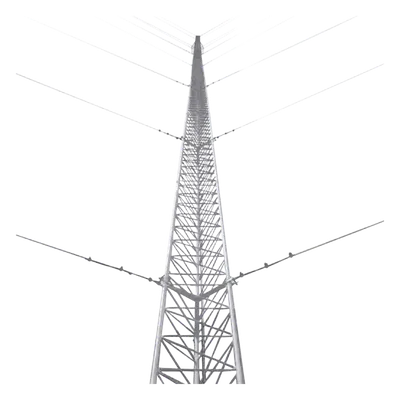

Torre arriostrada de piso diseñada para instalaciones de telecomunicaciones en zonas desérticas o de baja humedad. Estructura modular compuesta por siete tramos de 35 cm de ancho de cara, con altura total ajustable de 21 metros. Fabricada con acero galvanizado electrolítico conforme a ASTM B-633, proporcionando protección anticorrosiva optimizada para ambientes secos. La configuración incluye base anclada, bridas de sujeción y copete con opresor para pararrayo, facilitando la integración de equipos de radiofrecuencia, antenas y sistemas de transmisión. Resistencia estructural certificada para vientos de 200 km/h y carga axial de 350 kg. Características Generales • Normativa de fabricación: ISO 9001:2015 • Tipo de estructura: Torre arriostrada de piso, diseño modular • Altura total: 21 m (68.9 ft) en 7 tramos • Ancho de cara: 35 cm por tramo • Carga axial máxima: 350 kg • Resistencia al viento: 200 km/h • Protección anticorrosiva: Galvanizado electrolítico ASTM B-633 • Aplicación: Intemperie, zonas desérticas o baja humedad • Inspección de calidad: 100% ensamble tramo a tramo Desempeño Estructural Carga axial máxima: 350 kg Resistencia al viento: 200 km/h Altura: 21 m (68.9 ft) Tramos: 7 unidades Ancho de cara: 35 cm Físicas y Materiales Acabado: Galvanizado electrolítico Norma galvanizado: ASTM B-633 Norma fabricación: ISO 9001:2015 Ambiente: Zonas secas, baja humedad Inspección: 100% tramo a tramo Contenido del Paquete 7 × STZ35 — Tramo de torre 35 cm ancho cara 1 × SCZ35P — Copete con opresor para pararrayo 1 × SBZ35 — Base para torre 35 cm 1 × SAB45 — Ancla para base 35/45 3 × SJB35 — Brida de sujeción Nota: No incluye retenida. Se requiere análisis estructural adicional para condiciones de viento local y carga de equipos específicos.
Datos del producto
- Modelo
- KTZ-35E-021
- ID de producto
- 75840
- Marca
- SYSCOM TOWERS
- Categoría
- Redes e IT
- Clave SAT
- 43222903 · Torre o soporte para telecomunicaciones
- Peso
- 0.01 kg
