Descripción

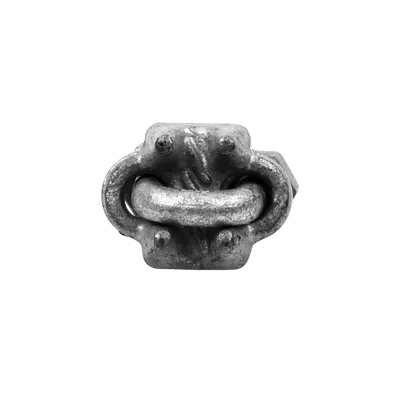

Nudo forjado diseñado para instalaciones de cable de retenida sometidas a carga constante o de alta demanda en infraestructura de telecomunicaciones y torres de comunicación. Fabricado bajo especificación FFC 4500 Tipo 1, Clase 1, garantiza consistencia mecánica en uniones estructurales críticas. El torque de instalación de 7.5 lb-ft estandariza el procedimiento de aseguramiento, reduciendo variabilidad operativa entre técnicos de campo. La configuración requiere mínimo 2 nudos por unión con posicionamiento inicial a 3-1/4 pies del cuello, distribuyendo la tensión de manera predecible. El método de instalación cuantifica la longitud de perno mediante múltiplos del diámetro del cable: 25 veces para diámetros hasta 1 pulgada y 35 veces para diámetros hasta 2 pulgadas, facilitando la preparación de material en sitio. Características Generales • Tipo: Nudo forjado para cable de retenida de 3/16' • Aplicación: Carga constante y alta demanda estructural • Especificación: FFC 4500 Tipo 1, Clase 1 • Torque recomendado: 7.5 lb-ft • Número mínimo de nudos por unión: 2 • Distancia primer nudo desde cuello: 3-1/4' (39 pulgadas) Desempeño Mecánico Tipo de carga: Constante / Alta demanda Especificación: FFC 4500 Tipo 1, Clase 1 Torque de instalación: 7.5 lb-ft Nudos por unión: Mínimo 2 Instalación Distancia primer nudo: 3-1/4' (39 pulgadas) del cuello Longitud de perno ≤1': 25 × diámetro de cable Longitud de perno ≤2': 35 × diámetro de cable Distancia primera grapa: Aprox. 10 cm de punta muerta Procedimiento de Instalación 1. Doblar cable de acero a medida requerida para formar ojo 2. Instalar primera grapa junto a punta muerta (~10 cm) 3. Asegurar con sección en 'U' 4. Verificar que línea de carga descanse en silleta de grapa
Datos del producto
- Modelo
- NUDO-316F
- ID de producto
- 96327
- Marca
- SYSCOM TOWERS
- Categoría
- Redes e IT
- Clave SAT
- 43222903 · Torre o soporte para telecomunicaciones
- Medidas (alto × largo × ancho)
- 1 × 3 × 1 cm
- Peso
- 0.1 kg
