Descripción

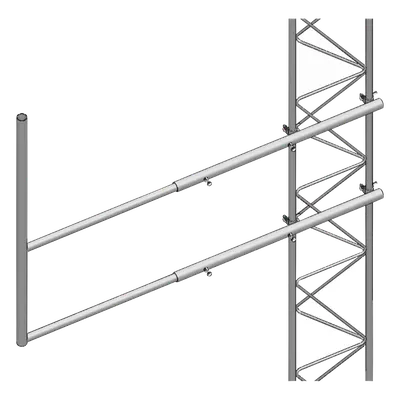

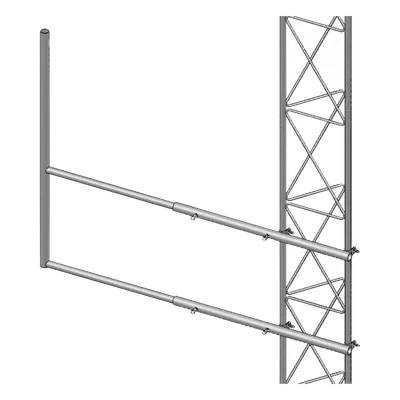

Brazo de montaje tipo 'F' diseñado para la instalación lateral de antenas omnidireccionales en infraestructura de telecomunicaciones. Fabricado en acero ASTM A36 con protección de galvanizado por inmersión en caliente conforme a la norma NMX-H-004-SCFI-2008, garantizando resistencia estructural y durabilidad en condiciones ambientales severas. La configuración de tubos cédula 30 en diámetros de 1' y 3/4' proporciona rigidez mecánica para soportar cargas de antenas con separación controlada entre brazos laterales. Su peso de 7.45 kg permite maniobras de instalación en altura con procedimientos estándar de seguridad. Compatible exclusivamente con tramos STZ-45G para despliegue en torres autosoportadas. Características Generales • Instalación lateral para antenas omnidireccionales • Material: Acero ASTM A36 • Galvanizado por inmersión en caliente NMX-H-004-SCFI-2008 • Largo total: 1 m (3.3 ft) • Altura total: 1 m (3.3 ft) • Peso: 7.45 kg • Compatible con tramo STZ-45G Desempeño Estructural Largo total: 1 m (3.3 ft) Altura total: 1 m (3.3 ft) Largo extensión brazo: 74.5 cm Largo brazo lateral: 25.5 cm Altura entre brazos laterales: 33.9 cm Peso total: 7.45 kg Especificaciones Físicas Material: Acero ASTM A36 Tubo principal: Ø 1' cédula 30 Tubo extensión brazo: Ø 1' cédula 30 Tubo brazos laterales: Ø 3/4' cédula 30 Protección: Galvanizado por inmersión en caliente Norma galvanizado: NMX-H-004-SCFI-2008 Compatibilidad y Contenido Compatible con: Tramo STZ-45G Tipo de montaje: Instalación lateral Aplicación: Antenas omnidireccionales Incluye: Brazo tipo F con vista isométrica
Datos del producto
- Modelo
- SBL-45G
- ID de producto
- 29127
- Marca
- SYSCOM TOWERS
- Categoría
- Radiocomunicación
- Clave SAT
- 43222903 · Torre o soporte para telecomunicaciones
- Medidas (alto × largo × ancho)
- 103 × 100 × 3 cm
- Peso
- 7.38 kg
