Descripción

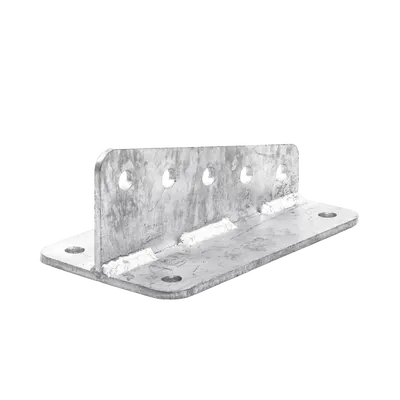

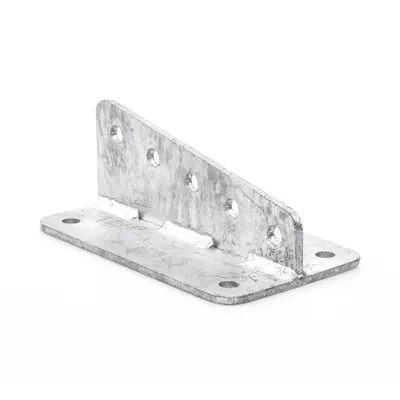

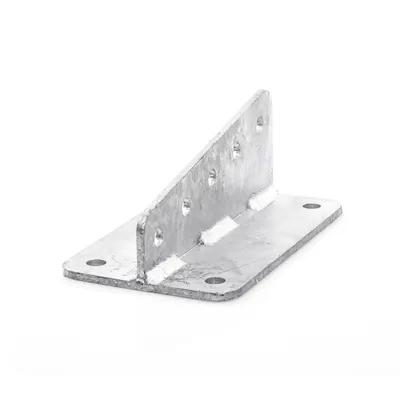

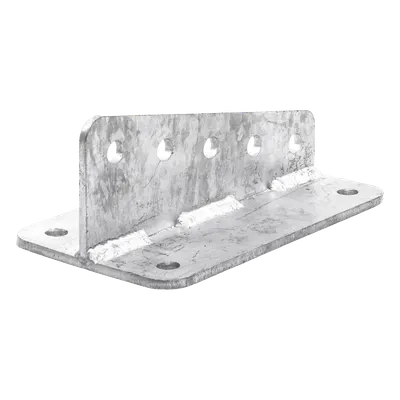

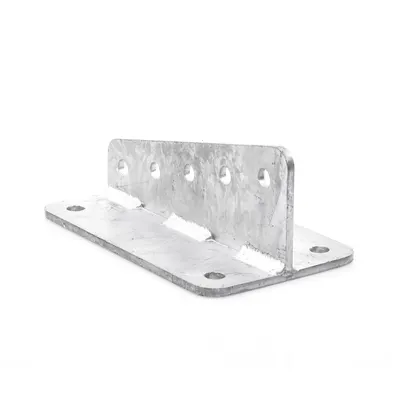

Ancla de placa diseñada para la fijación de mástiles livianos en instalaciones de equipos de telecomunicaciones y elevación sobre lozas de concreto. Fabricada en acero ASTM-36 de alta resistencia estructural con acabado galvanizado por inmersión en caliente que garantiza protección contra la corrosión en ambientes exteriores. La configuración de 5 perforaciones con 4 puntos de fijación permite distribuir eficientemente las cargas del mástil. Incluye tornillería grado máquina e inoxidable para montaje inmediato. Cumple con norma ISO 9000 en procesos de fabricación y control de calidad. Características Generales Uso: Fijación de mástiles livianos tipo SLM Aplicación: Instalación de equipo de elevación en loza Acabado: Galvanizado por inmersión en caliente Peso: 0.85 kg Normas: ISO 9000 Especificaciones Técnicas Tipo de ancla: Placa con 5 perforaciones Puntos de fijación: 4 puntos Material: Acero ASTM-36 Soldadura: Tipo GMAW, AWS E7018 Tornillería: Grado máquina e inoxidable Tolerancias: ±5 cm o indicadas Dimensiones Ancho total: 250 mm Altura: 108 mm Espesor: 25 mm Diámetro de perforaciones: 9/16' Distribución de perforaciones: 6 - 2' @ 4' Distancia entre centros: 152 x 152 mm Contenido del Paquete Ancla de placa SLMANG Tornillería grado máquina Tornillería inoxidable Kit de mástil para instalación Notas Técnicas Todas las medidas están en centímetros, excepto donde se indique. Tolerancia general: ±5 cm o según indicaciones específicas en plano. Verificar compatibilidad con mástil tipo SLM antes de instalación.
Datos del producto
- Modelo
- SLM-ANG
- ID de producto
- 73712
- Marca
- SYSCOM TOWERS
- Categoría
- Redes e IT
- Clave SAT
- 43222903 · Torre o soporte para telecomunicaciones
- Medidas (alto × largo × ancho)
- 11 × 26 × 15 cm
- Peso
- 3.25 kg
