Descripción

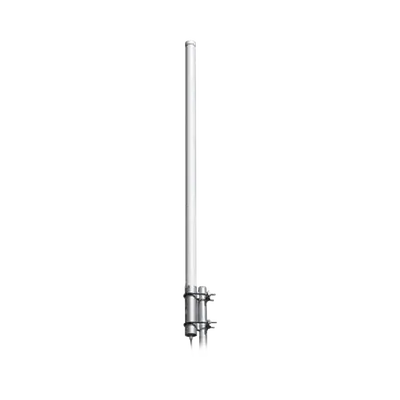

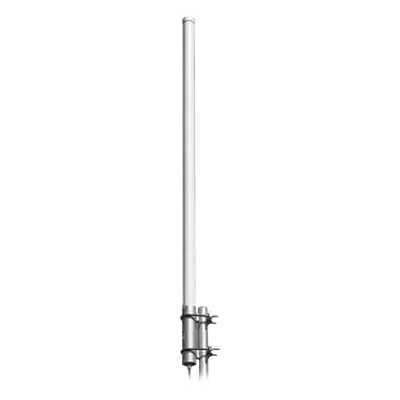

Antena colineal de fibra de vidrio diseñada para operación en banda aérea de 118 a 138 MHz, con ancho de banda de 18 MHz y ganancia de 2.5 dBd. Su patrón de radiación omnidireccional y apertura vertical de 38° garantizan cobertura uniforme en aplicaciones de base. La construcción con elementos de latón y cobre soldados, junto con protección contra intermodulación, asegura estabilidad eléctrica y mecánica bajo altas cargas de potencia de hasta 500 watts. El conector N hembra facilita la integración con sistemas de radio profesionales, mientras que su diseño estructural soporta condiciones climáticas extremas incluyendo vientos de 321 km/h (200 mph) con acumulación de hielo. Características Generales Rango de frecuencia: 118-138 MHz Ganancia: 2.5 dBd Ancho de banda: 18 MHz Potencia máxima: 500 W Impedancia: 50 ohms VSWR: 1.5:1 o menos Patrón: Omnidireccional Apertura vertical: 38° Conector: N hembra Resistencia al viento: 321 km/h (200 mph) con hielo Desempeño Rango de frecuencia: 118-138 MHz Ancho de banda: 18 MHz Ganancia: 2.5 dBd Potencia máxima: 500 W Impedancia: 50 ohms VSWR: 1.5:1 o menos Patrón: Omnidireccional Apertura vertical: 38° Resistencia al viento: 321 km/h (200 mph) con hielo Físicas / Eléctricas Dimensiones antena: 195.6 x 7 cm (77 x 2.75') Dimensiones base: 29.21 x 7 cm (11.5 x 2.75') Dimensiones radome: 166.37 x 6.35 cm (65.5 x 2.5') Peso: 7.26 kg (16 lbs) Área expuesta: 0.48 m² (1.6 ft²) Fuerza lateral: 27.2 kg (62 lbs) a 160 km/h (100 mph) Conector: N hembra Construcción: elementos de latón y cobre soldados Contenido del Paquete Peso del paquete: 38.1 kg (84 lbs)
Datos del producto
- Modelo
- ANT125F-2
- ID de producto
- 10494
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 43221706 · Antenas de radio
- Medidas (alto × largo × ancho)
- 196 × 7 × 7 cm
- Peso
- 9 kg
