Descripción

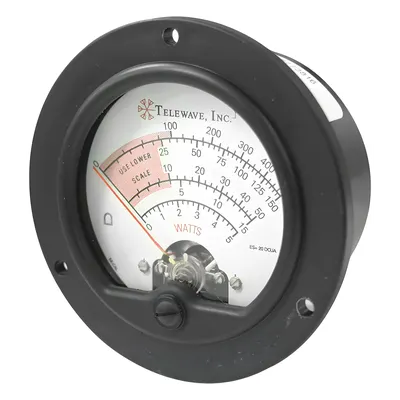

Esta carátula de reemplazo está diseñada para wattmetros modelo 44A/44AP, integrando un medidor triplet de 20 µA que ofrece lecturas precisas en cinco escalas de medición seleccionables. El tercio inferior de la escala presenta indicación en rojo para alertar sobre condiciones de operación críticas. Incluye interruptor de rango de potencia RF que permite adaptar la medición a diferentes niveles de señal, con especial optimización para alta exactitud en rangos inferiores. El coupler direccional dual incorporado proporciona 25 dB de directividad para mediciones confiables de potencia directa y reflejada. Características Principales ▸ Medidor triplet de 20 µA de precisión para lecturas estables ▸ Cinco escalas de medición integradas: 5, 15, 50, 150 y 500 watts ▸ Tercio inferior rojo para indicación visual de seguridad ▸ Interruptor de rango de potencia RF para versatilidad operativa ▸ Alta exactitud en rangos inferiores de potencia ▸ Coupler direccional dual con 25 dB de directividad Especificaciones Técnicas Frecuencia 20 a 1000 MHz Precisión ±6% (20 a 150 MHz con curva de corrección) Rangos de Potencia 5, 15, 50, 150 y 500 watts Impedancia 50 ohms nominal VSWR Máximo 1.1 Pérdida de Inserción Máximo 0.1 dB Puerto de Muestreo RF -40 dB ±2 dB (modelo 44AP) Conectores Estándar QC tipo N-hembra Conectores Opcionales UHF, BNC, TNC, 7-16 DIN M/F Caja Funda metálica resistente Correa Cuero para transporte Dimensiones (Al × An × Pr) 6.625 × 4 × 3.25 in 16.83 × 10.16 × 8.26 cm
Datos del producto
- Modelo
- ME-001
- ID de producto
- 23583
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 41113700 · Instrumentos de medición y comprobación de comunicación electrónica
- Medidas (alto × largo × ancho)
- 10 × 8 × 10 cm
- Peso
- 0.2 kg
