¿Qué es?

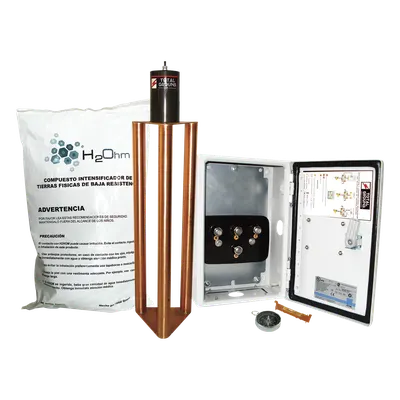

El TOTAL GROUND TG-400K es un sistema de puesta a tierra con electrodo de cobre electrolítico tratado contra la corrosión y capacidad de corriente de 400 A. Integra un filtro LCR de baja frecuencia y un acoplador de impedancias TGC1 con capacidad de 1500 A, instalado en un gabinete NEMA 4. El conjunto incluye compuesto mejorador de tierra H2Ohm de base orgánica, indicado como no tóxico, además de brújula y nivel para apoyar una instalación precisa. Su diseño delta tubular está pensado para trabajar con el compuesto incluido; el fabricante reporta una resistencia menor a 2 ohm en la mayoría de los casos y hasta 20 años sin mantenimiento correctivo.
¿Para qué sirve?
Se utiliza para implementar o mejorar la puesta a tierra en instalaciones que requieren atender corrientes elevadas. Puede considerarse en proyectos de seguridad electrónica y otras instalaciones eléctricas donde se busca una conexión a tierra adecuada. Para obtener el desempeño esperado, debe instalarse junto con el compuesto mejorador H2Ohm, siguiendo las condiciones del terreno y las indicaciones de instalación correspondientes.
¿Cómo se compara?
Frente a electrodos de puesta a tierra más sencillos, el TG-400K reúne en un mismo conjunto un filtro LCR, un acoplador de impedancias TGC1 de 1500 A y compuesto mejorador H2Ohm. También incorpora brújula y nivel para facilitar la instalación; su capacidad indicada para el electrodo es de 400 A.
Preguntas frecuentes
¿Qué capacidad de corriente tiene el electrodo TG-400K?
El electrodo tiene una capacidad indicada de 400 A. El acoplador de impedancias TGC1 incluido tiene capacidad de 1500 A.
¿El compuesto mejorador de tierra está incluido?
Sí. El sistema incluye compuesto H2Ohm de base orgánica, descrito como no tóxico. La instalación debe realizarse en conjunto con este compuesto.
¿Qué resistencia de tierra puede alcanzar?
La información del producto indica una resistencia menor a 2 ohm en la mayoría de los casos. El resultado puede depender de las condiciones del terreno y de la instalación.
¿Qué accesorios incluye para la instalación?
Incluye brújula y nivel para apoyar la orientación y nivelación durante la instalación.
¿Qué dimensiones tiene el gabinete del acoplador?
El gabinete del acoplador TGC1 mide 20 x 30 x 12 cm.
Datos del producto
- Modelo
- TG-400K
- ID de producto
- 75939
- Marca
- TOTAL GROUND
- Categoría
- Energía y Climatización
- Clave SAT
- 39121436 · Electrodos
- Medidas (alto × largo × ancho)
- 39 × 71 × 30 cm
- Peso
- 12 kg
