Descripción

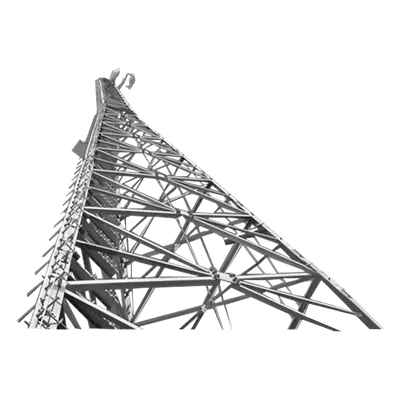

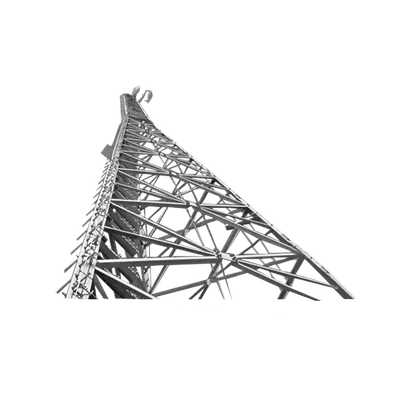

La torre autosoportada SuperTitan S200 es una solución modular diseñada para instalaciones de telecomunicaciones y seguridad que requieren altura y resistencia estructural. Su sistema de secciones de 10 pies (3.05 m) permite un montaje eficiente en campo, reduciendo tiempos de instalación y complejidad logística. La construcción galvanizada garantiza durabilidad en ambientes corrosivos, mientras que su diseño estructural está optimizado para soportar cargas de nieve, hielo y vientos severos. La plataforma es escalable desde 70 pies hasta 190 pies (57.9 m), adaptándose a evoluciones futuras de la infraestructura sin requerir reemplazo completo. Características Principales Estructura modular con secciones estandarizadas de 10 ft (3.048 m) Resistencia al viento certificada: 90 mph (144.8 km/h), 105 mph (168.9 km/h) y 120 mph (193.1 km/h) Cumplimiento con estándares TIA/EIA-222 y ANSI-TIA-222 F & G Protección galvanizada para máxima durabilidad en exteriores Diseño estructural validado para cargas de hielo de 0.75 in Incluye sistema de anclaje para instalación completa Especificaciones Técnicas Tipo de Estructura Autosoportada Altura Total 70 ft (21.33 m) Altura Máxima Expandible 190 ft (57.9 m) Altura por Sección 10 ft (3.048 m) Modelo S-200 Estándar de Diseño TIA/EIA-222 Normativa Cumplida ANSI-TIA-222 F & G Acabado Galvanizado Capacidad de Carga y Condiciones de Viento Condición 1: 90 mph (144.8 km/h) Clase EIA 1 (0.75' hielo): 9 ft² área de antenas Clase EIA 2 (0.75' hielo): 5 ft² área de antenas Condición 2: 105 mph (168.9 km/h) Clase EIA 1 (0.75' hielo): 1 ft² área de antenas Clase EIA 2 (0.75' hielo): No aplica Condición 3: 120 mph (193.1 km/h) Clase EIA 1 (0.75' hielo): No aplica Clase EIA 2 (0.75' hielo): No aplica Componentes Incluidos Sistema de Anclaje Incluido en el suministro Nota de aplicación: Las capacidades de área de antenas varían según la clase EIA, velocidad de viento de diseño y condiciones de carga de hielo. Consulte la documentación técnica completa para selección de configuración óptima según su ubicación geográfica y requerimientos de carga.
Datos del producto
- Modelo
- TRY-ST-70-S200
- ID de producto
- 161578
- Marca
- Trylon
- Categoría
- Radiocomunicación
- Clave SAT
- 43222903 · Torre o soporte para telecomunicaciones
- Medidas (alto × largo × ancho)
- 64 × 338 × 122 cm
- Peso
- 948 kg
