¿Qué es?

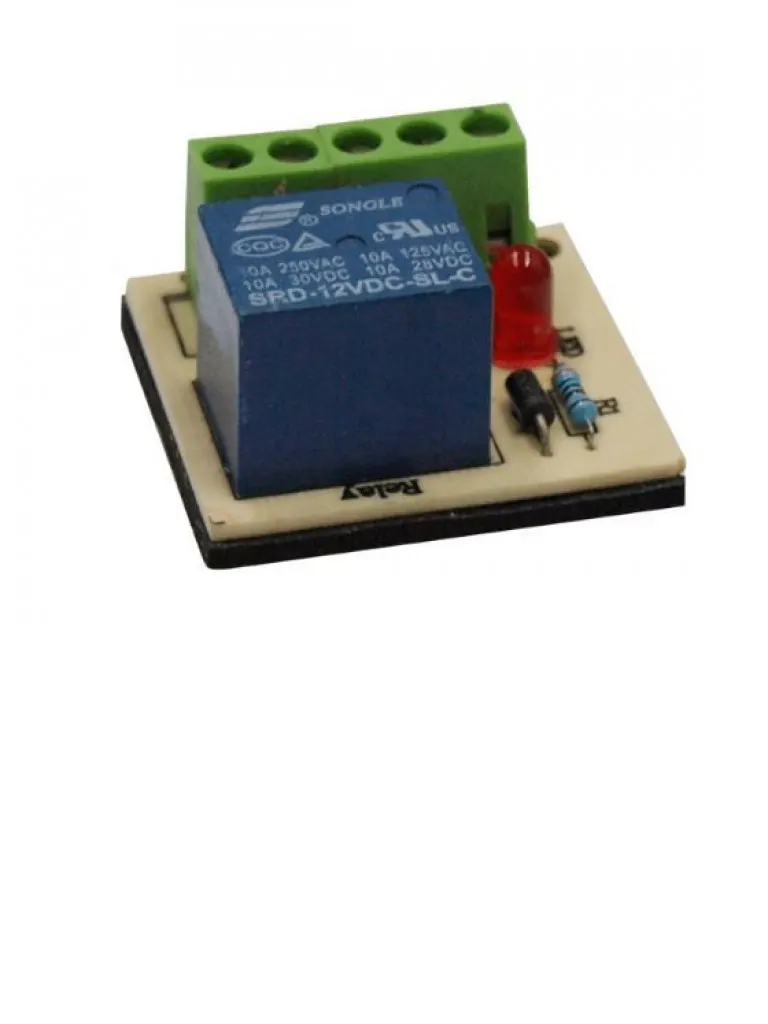

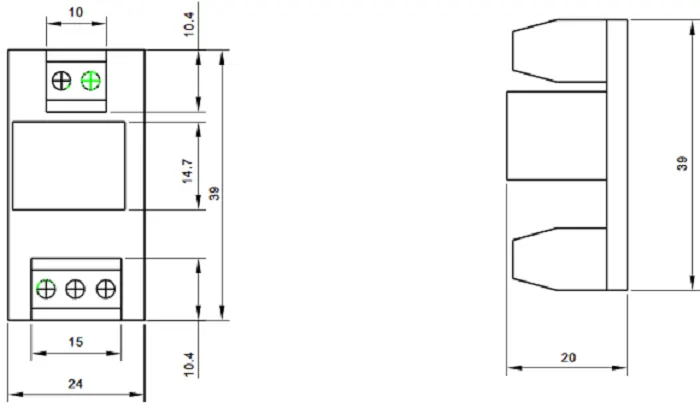

El YLI ELECTRONIC PCB-502 es un módulo de relevador externo que permite controlar otros circuitos eléctricos mediante una señal de accionamiento. Opera con alimentación de 12 VDC y cuenta con terminales NO, NC y COM, además de una salida de contacto seco. Sus contactos permiten elegir la conexión según el funcionamiento requerido: normalmente abierta o normalmente cerrada. El módulo mide 39 × 24 × 20 mm y su sobrecarga máxima indicada es de 10 A/125 VDC.
¿Para qué sirve?
Se utiliza para integrar el control de una cerradura eléctrica adicional u otro dispositivo a sistemas de control de acceso. También puede conectarse con paneles de acceso, sensores, paneles de alarma o DVR, siempre que la aplicación y las conexiones sean compatibles. Para instalarlo, se conecta una fuente de 12 V a las terminales V+ y V−, y se emplean NO, NC y COM para enlazar el equipo que se desea controlar. Revisa los requisitos eléctricos de los dispositivos antes de realizar la conexión.
¿Cómo se compara?
A diferencia de un relevador integrado en otro equipo, el PCB-502 es un módulo externo que ofrece terminales NO, NC y COM para conectar circuitos por separado y una salida de contacto seco. Es una opción para proyectos donde se necesita añadir una salida de relevador al control de una cerradura u otro dispositivo.
Preguntas frecuentes
¿Con qué alimentación funciona el YLI ELECTRONIC PCB-502?
Funciona con alimentación de 12 VDC, conectada a las terminales V+ y V−, también identificadas como 12+ y GND.
¿Qué terminales tiene el módulo?
Cuenta con contactos NO, NC y COM para realizar la conexión con el equipo que se desea controlar.
¿Qué dispositivos puedo conectar?
Puede utilizarse con una cerradura eléctrica adicional, un botón, paneles de control de acceso, sensores, paneles de alarma o DVR. Verifica la compatibilidad eléctrica antes de conectarlos.
¿Cuál es la sobrecarga máxima indicada?
La ficha del producto indica una sobrecarga máxima de 10 A/125 VDC.
Datos del producto
- Modelo
- PCB-502
- ID de producto
- 3729
- Marca
- YLI ELECTRONIC
- Categoría
- Acceso y Asistencia > Accesorios > Acceso Accesorios
- Clave SAT
- 46171619
- Medidas (alto × largo × ancho)
- 10 × 7 × 2 cm
- Peso
- 0.025 kg
