Descripción

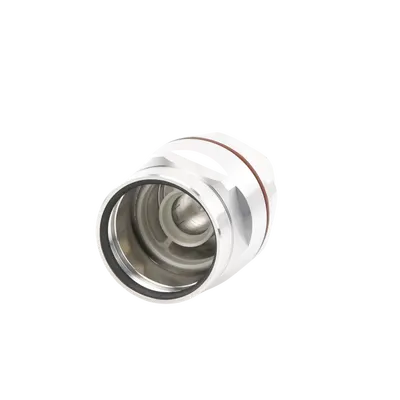

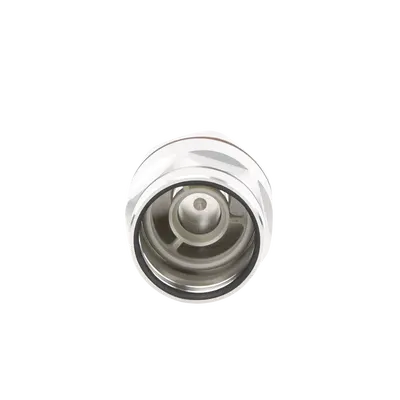

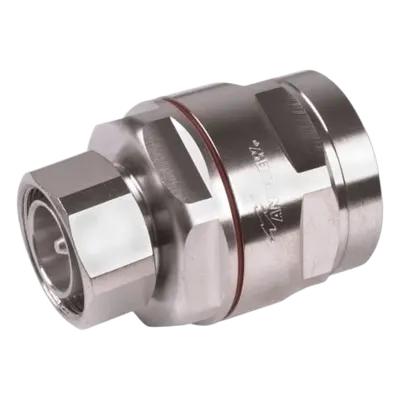

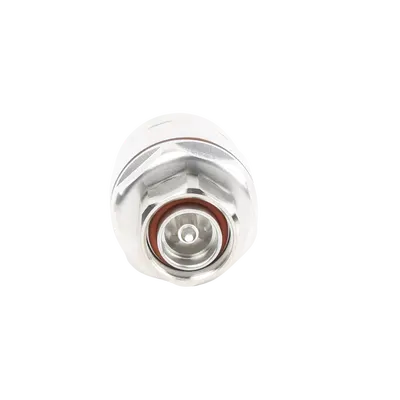

El conector coaxial de la serie EZfit® es un conector macho 7-16 DIN diseñado específicamente para cables de 1-1/4 pulgada FXL1480 y AVA6-50. Este conector de alta performance ofrece excelentes características eléctricas y mecánicas para aplicaciones wireless y de radiación en el rango de 0-4000 MHz, con capacidad para manejar hasta 40 kW de potencia pico y 3.0 kW de potencia promedio a 900 MHz. Su diseño garantiza conexiones robustas y confiables en entornos exigentes, mientras que su clasificación IP68 permite operación continua bajo inmersión hasta 1 metro (3.28 pies). Características principales Interfaz 7-16 DIN macho para conexiones robustas y confiables Compatible con cables FXL1480 y AVA6-50 de 1-1/4 pulgada Impedancia de 50 ohm para aplicaciones de radiofrecuencia Rango de frecuencia operativa de 0-4000 MHz Capacidad de potencia pico de 40 kW y promedio de 3.0 kW a 900 MHz Baja pérdida por inserción con coeficiente típico de 0.05 Protección IP68 para inmersión hasta 1 metro (3.28 pies) VSWR de 1.025 a 1.065 en rango amplio de frecuencia Especificaciones técnicas Interfaz 7-16 DIN macho Cables compatibles FXL1480, AVA6-50 (1-1/4 pulgada) Impedancia 50 ohm Rango de frecuencia 0 - 4000 MHz Potencia pico 40 kW Potencia promedio @ 900 MHz 3.0 kW Pérdida por inserción 0.05 (coeficiente típico) Grado de protección IP68 (inmersión hasta 1 m / 3.28 pies) VSWR 1.025 - 1.065 Serie EZfit®
Datos del producto
- Modelo
- 114-EZDM
- ID de producto
- 143721
- Marca
- ANDREW / COMMSCOPE
- Categoría
- Radiocomunicación
- Clave SAT
- 39121433 · Conectores de radiofrecuencia (rf)
- Medidas (alto × largo × ancho)
- 1 × 1 × 1 cm
- Peso
- 0.32 kg
