Descripción

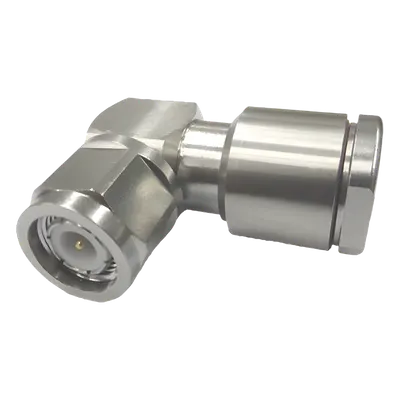

Conector TNC macho en ángulo recto diseñado para cables CNT-400 y RG-8, ideal para instalaciones de telecomunicaciones, redes inalámbricas y sistemas de RF donde se requiere una terminación compacta con alta fiabilidad eléctrica. Opera en un rango de frecuencia de 0 a 6000 MHz con impedancia de 50 ohmios, ofreciendo excelente rendimiento de adaptación de impedancia con VSWR de 1.07 en banda baja y 1.12 en banda alta. Los contactos con revestimiento de oro en el interior y trimetal en el exterior garantizan estabilidad de la resistencia de contacto y durabilidad en condiciones de uso profesional. Características Principales Conector TNC macho en ángulo recto para cable CNT-400 / RG-8 Banda de frecuencia: 0 – 6000 MHz con impedancia 50 Ω VSWR: 1.07 (0–3000 MHz) / 1.12 (3000–6000 MHz) Retorno de pérdida: 30 dB (0–3000 MHz) / 25 dB (3000–6000 MHz) Pérdida de inserción típica de 0.05 dB Potencia de pico máxima: 5 kW Resistencia de contacto exterior: 0.40 mΩ máx. / interior: 1.50 mΩ máx. Resistencia de aislamiento: 5000 mΩ mín. Revestimiento de contacto interior: oro / exterior: trimetal Retención del conector: 330 N (74 lbf) Par de torsión de retención: 0.56 N·m (0.41 ft·lb) Par de prueba del tornillo: 1.70 N·m (1.25 ft·lb) Especificaciones Técnicas Eléctricas Banda de frecuencia 0 – 6000 MHz Impedancia 50 Ω Tensión RF máxima 500 V Tensión de prueba DC 1500 V Resistencia contacto exterior 0.40 mΩ máx. Resistencia contacto interior 1.50 mΩ máx. Resistencia de aislamiento 5000 mΩ mín. Potencia de pico máxima 5.00 kW Pérdida de inserción 0.05 dB (típico) VSWR (0–3000 MHz) 1.07 VSWR (3000–6000 MHz) 1.12 Retorno de pérdida (0–3000 MHz) 30.00 dB Retorno de pérdida (3000–6000 MHz) 25.00 dB Mecánicas Estilo del cuerpo Ángulo recto Revestimiento contacto exterior Trimetal Revestimiento contacto interior Oro Retención del conector 330 N (74 lbf) Par de torsión de retención 0.56 N·m (0.41 ft·lb) Par de prueba del tornillo 1.70 N·m (1.25 ft·lb) Fuerza de retención del tornillo 445.00
Datos del producto
- Modelo
- 400BPTR-C
- ID de producto
- 76812
- Marca
- ANDREW / COMMSCOPE
- Categoría
- Radiocomunicación
- Clave SAT
- 39121433
