Descripción

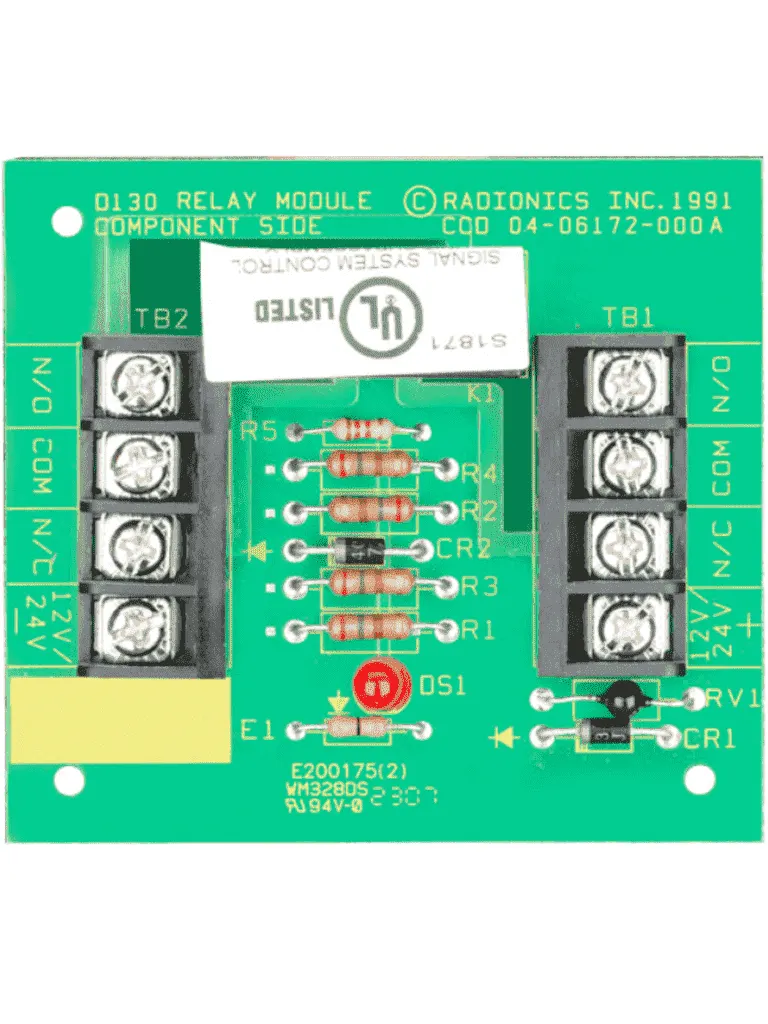

Relé de 12 VCC o 24 VCC Permite conmutar la corriente o la tensión Dos salidas de contacto seco de tipo C sin enclavamiento Un LED rojo indica que la bobina está activada Se instala en la caja del panel de control El módulo de relé auxiliar D130 es un accesorio que se utiliza con los paneles de control de Bosch Security Systems, Inc. (Para obtener más información, consulte la documentación del panel de control. Este módulo tiene un relé de 12 V/24 V con dos conjuntos de contactos de tipo C sin enclavamiento. El D130 permite al sistema conmutar valores de intensidad mayores o tensiones distintas más allá de los valores nominales de la alimentación auxiliar del panel de control o los valores nominales de los módulos como el módulo de ocho relés D8129 o el módulo de ocho salidas B308. Utilice el D130 con un módulo iniciador dual de clase B D125B y una fuente de alimentación de 24 VCC para interrumpir la alimentación hacia detectores de humo de 24 V con la función de restablecimiento del sensor en un teclado Productos compatibles Los siguientes productos son compatibles con el D130 Módulo de relé auxiliar: Categoría ID del Producto Descripción del producto Paneles de control Todos los paneles de control y FACP de Bosch Security System Módulos D125B Módulo de iniciación Dual Class B D8129 Módulo OctoRelay Fuentes de alimentación D9142F Fuente de alimentación auxiliar de 24 VCC El D130 utiliza una fuente de alimentación de 12 V o 24 V para alimentar su bobina. Es posible energizar el relé conmutando los 12/24 V o el lado NEG de la bobina de relé. Cuando los contactos están en estado inactivo, el terminal normalmente cerrado (NC) tiene continuidad con el terminal común (COM). En el estado activo, el terminal normalmente abierto (NO) tiene continuidad con el terminal COM. Un LED rojo indica que la bobina del relé está energizada. Aplicación de circuito de inicio El D130 se usa comúnmente con un D125B Dual Class Módulo de iniciación B y una alimentación de 24 VCC con certificación UL . En esta configuración, los detectores puede ser interrumpido por un comando de la alarma de incendio panel de control (FACP). Montaje El módulo de relé auxiliar D130 se conecta a un placa de montaje para un fácil montaje en cualquier panel. El conjunto se puede montar en la caja de panel de control mediante tornillos suministrados. Propiedades Dimensiones: 2,75 pulgadas x 3,0 pulgadas (7 cm x 7,6 cm) Salidas Clasificación: 10 mA a 5 VCC mínimo 5 A a 30 VCC máximo Tipo: dos forma C sin enclavamiento requerimientos de energía Corriente: 60 mA máximo Voltaje (en funcionamiento): 12 V CC o 24 V CC nominal
Datos del producto
- Modelo
- D130
- ID de producto
- 7476
- Marca
- BOSCH
- Categoría
- Intrusión y Automatización > Paneles de Alarma > Paneles
- Clave SAT
- 46171604

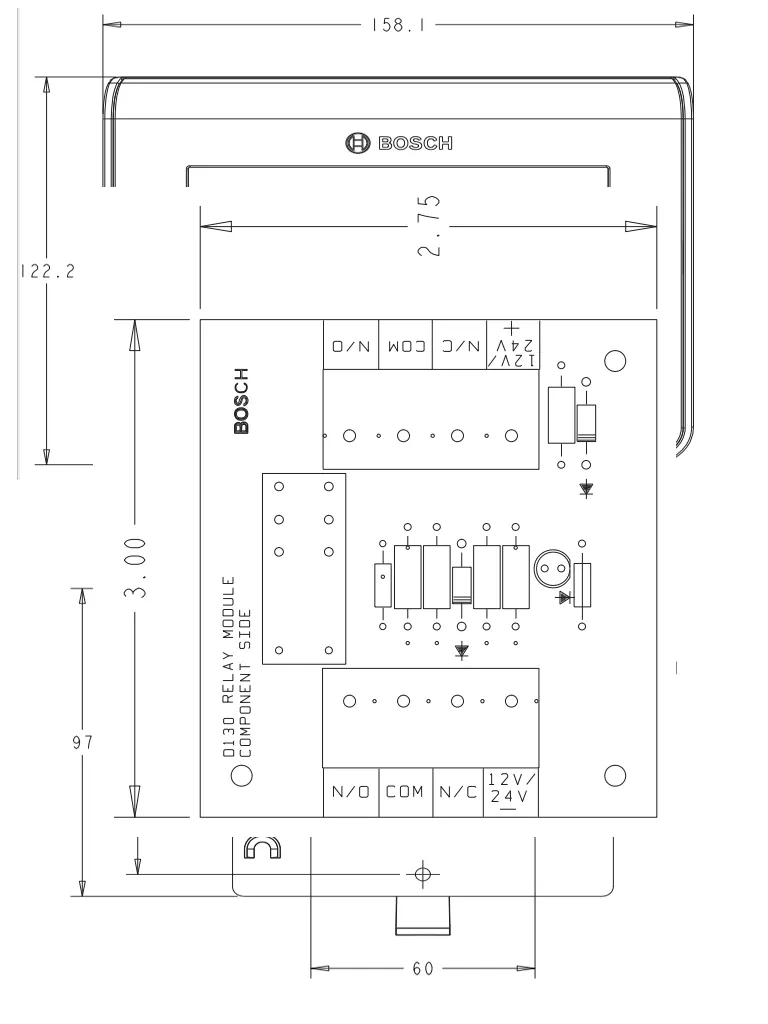

- Medidas (alto × largo × ancho)
- 4 × 16.3 × 9 cm
- Peso
- 0.15 kg
