¿Qué es?

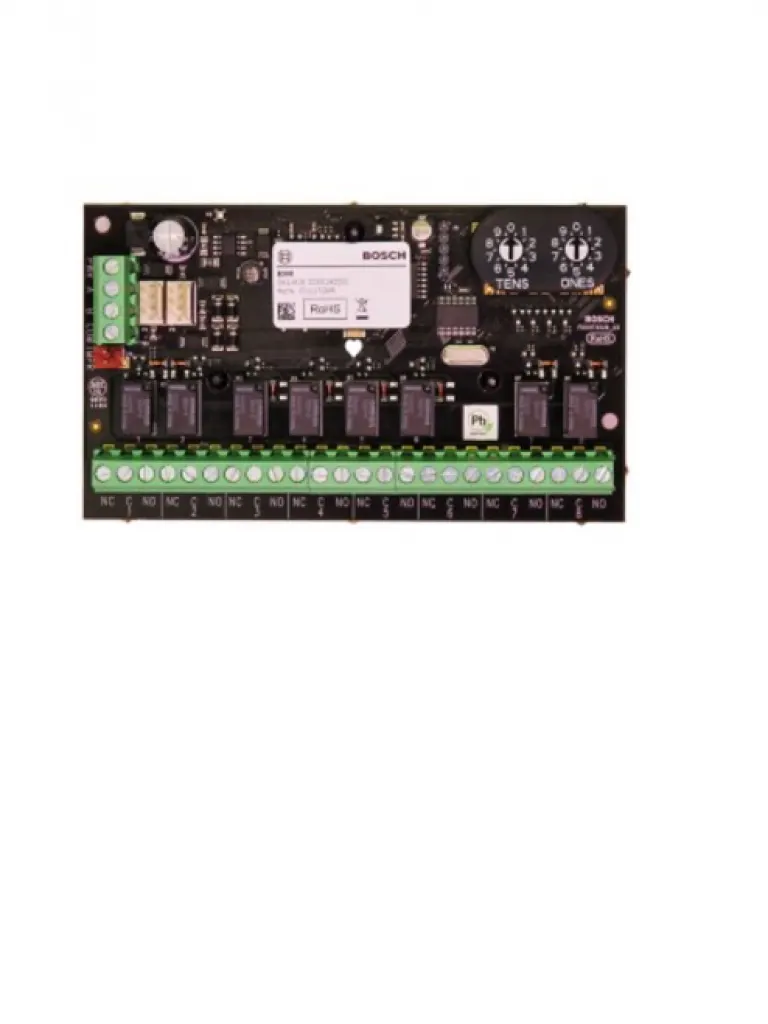

El BOSCH B308 es un módulo de expansión SDI2 con ocho salidas de relé programables. Cada salida ofrece contactos normalmente abiertos y normalmente cerrados para responder a eventos configurados en el panel de control, como alarmas, fallas o problemas del sistema. Se conecta al panel mediante el bus SDI2 y cuenta con terminales atornillados para las conexiones. Los relés son de contacto seco y están especificados para cargas resistivas de 5 a 24 VCC, con una corriente nominal de hasta 1 A. La respuesta de las salidas se define desde la programación del panel.
¿Para qué sirve?
Permite activar equipos auxiliares o indicar estados del sistema de incendio en anunciadores remotos. Puede integrarse en proyectos que requieran coordinar el panel con funciones del edificio, como aire acondicionado, calefacción, control de puertas o presurización de escaleras. Está pensado para instalaciones comerciales, industriales e institucionales. Antes de elegirlo, verifica que el panel BOSCH del proyecto sea compatible y que la carga conectada respete las especificaciones de los relés.
¿Cómo se compara?
A diferencia de un módulo con menos salidas o de una solución que requiere relés separados, el B308 reúne ocho salidas programables en un solo módulo SDI2. Es una opción para ampliar la cantidad de acciones disponibles desde un panel compatible; la programación del panel determina qué evento activa cada salida.
Preguntas frecuentes
¿Con qué paneles BOSCH es compatible el B308?
Es compatible con los paneles indicados en las especificaciones: B9512G y B9512G-E, B8512G y B8512G-E, B6512, B5512 y B5512E, B4512 y B4512E, D9412GV4, D7412GV4 y D7212GV4. La cantidad máxima de módulos permitida varía según el panel.
¿Qué tipo de salidas ofrece el B308?
Cuenta con ocho salidas de relé programables. Cada una proporciona contactos normalmente abiertos y normalmente cerrados, con una capacidad nominal de 0,001 a 1 A entre 5 y 24 VCC para carga resistiva.
¿Cómo se activa cada salida?
La programación del panel define la respuesta a eventos como alarmas, problemas del sistema o fallas de zonas o puntos. Las salidas también pueden configurarse para control remoto por usuarios autorizados.
¿Qué debo revisar antes de instalarlo?

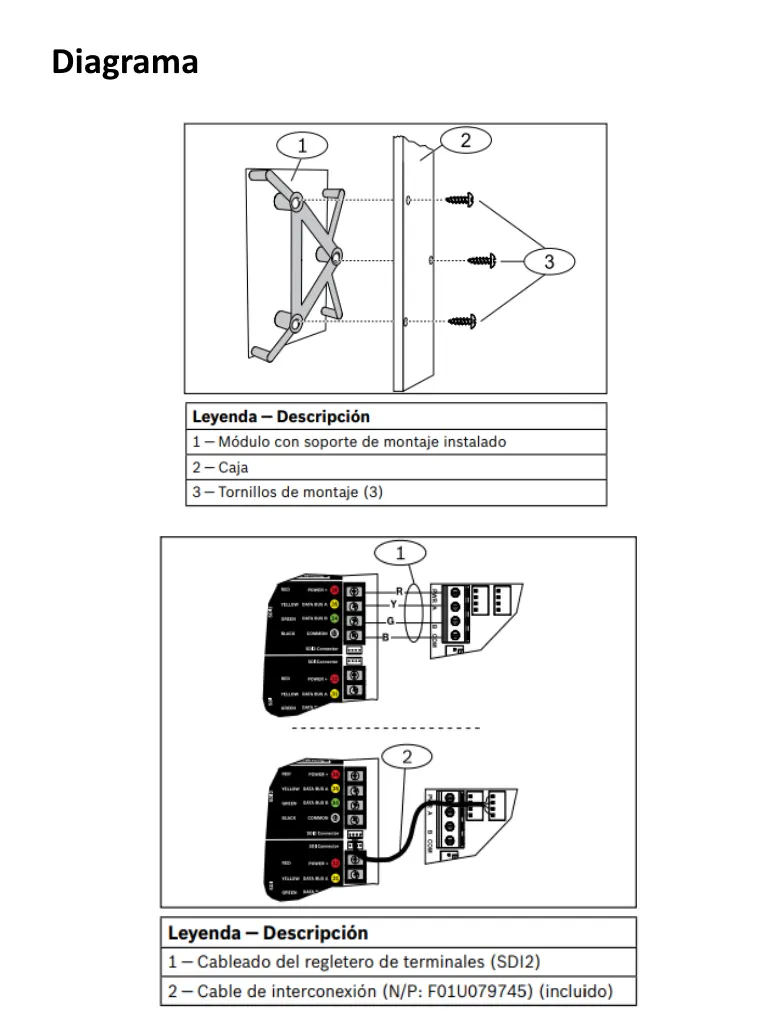

Confirma la compatibilidad con el panel, la cantidad de módulos admitida y que las cargas conectadas no excedan los valores nominales de los relés. También considera las indicaciones de montaje y cableado del sistema.
Datos del producto
- Modelo
- B308
- ID de producto
- 6399
- Marca
- BOSCH
- Categoría
- Intrusión y Automatización > Paneles de Alarma > Paneles
- Clave SAT
- 46171604
- Medidas (alto × largo × ancho)
- 4.5 × 16 × 9 cm
- Peso
- 0.18 kg
