Descripción

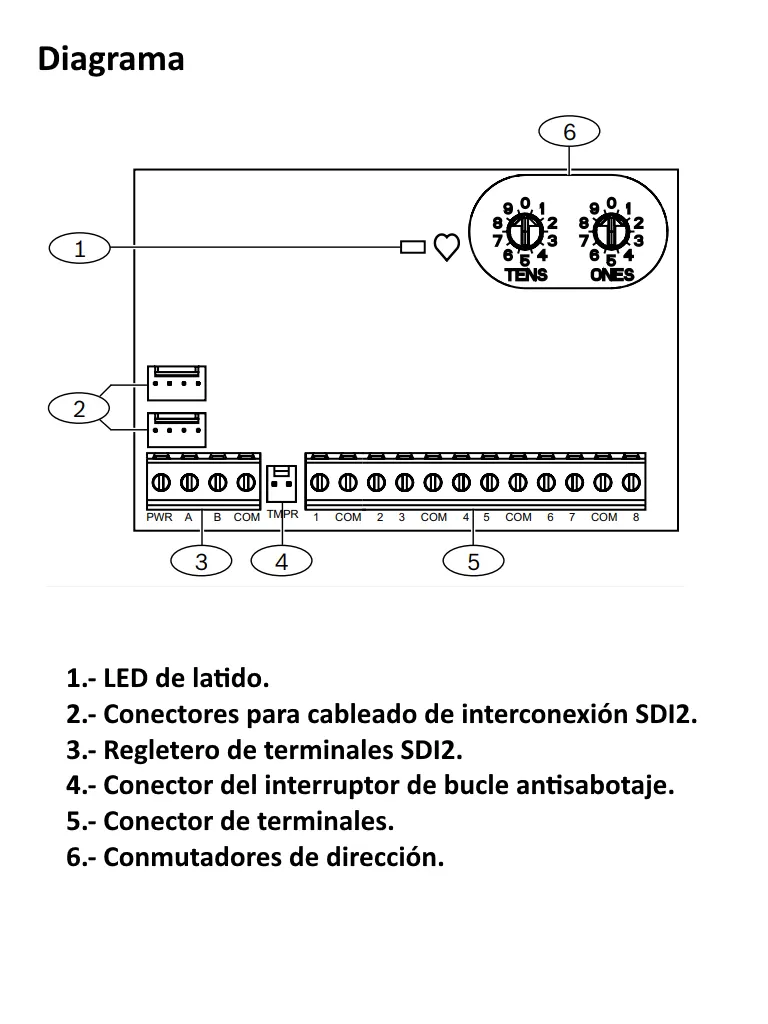

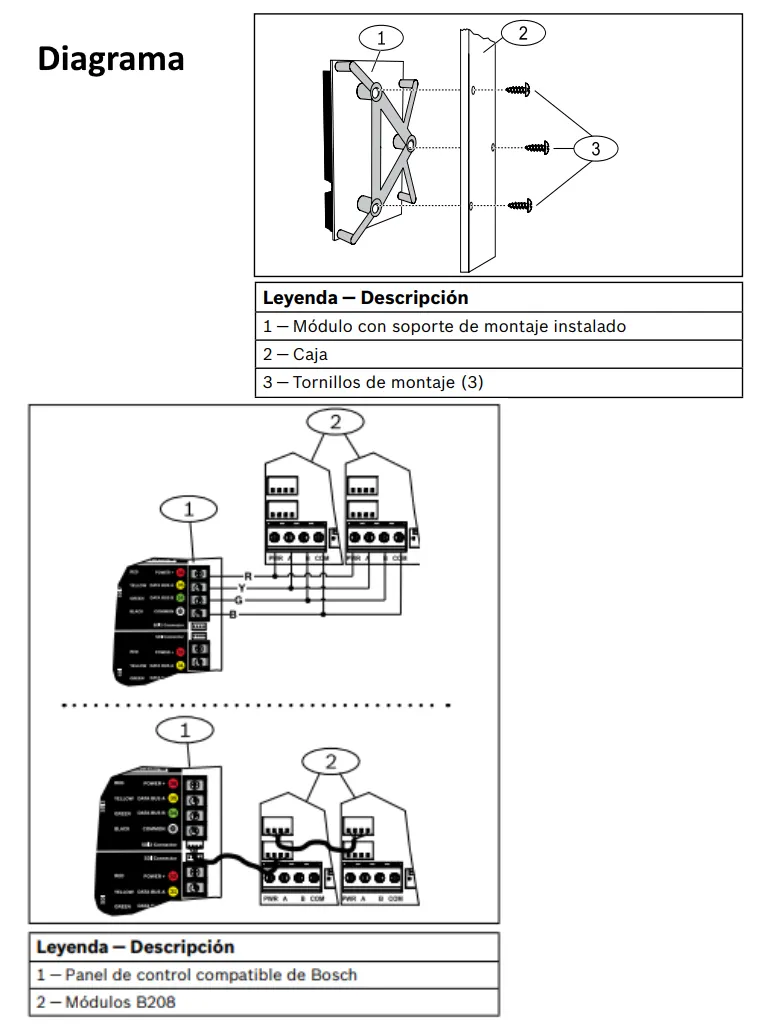

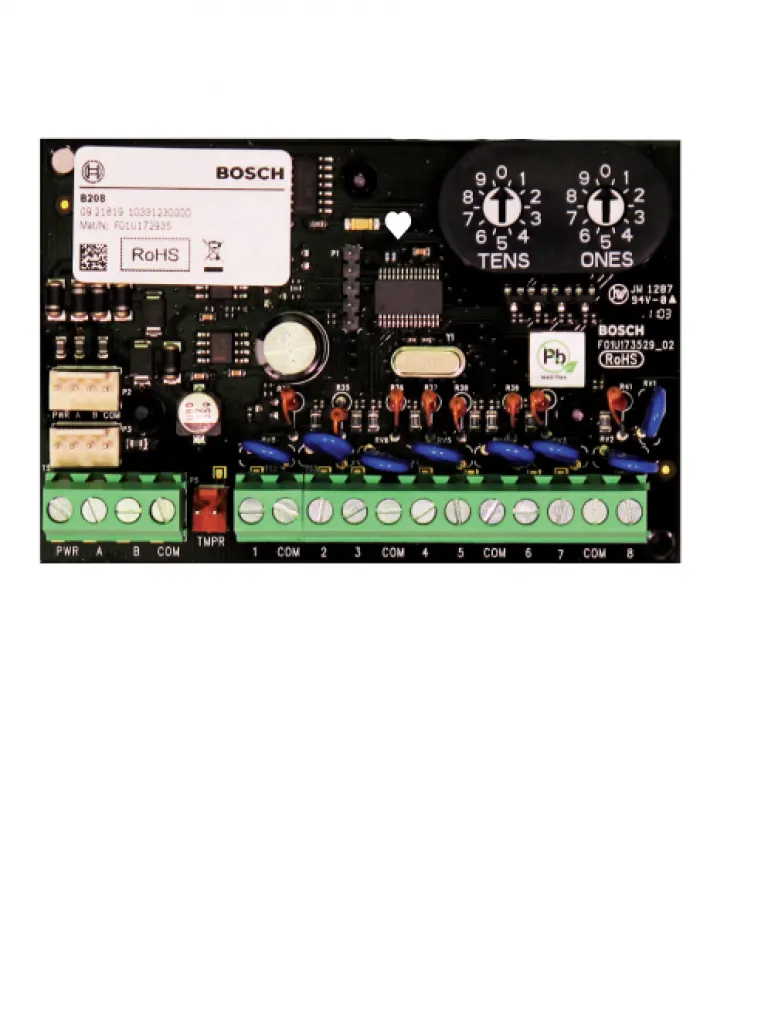

El Módulo de ocho entradas B208 es un dispositivo de ampliación de 8 puntos que se conecta al panel de control mediante el bus SDI2. Este módulo está totalmente supervisado y notifica todos los cambios de estado de punto al panel de control. Los puntos de ampliación del módulo funcionan igual que los del panel de control. Instalaciones industriales, comerciales e institucionales son instalaciones típicas del móduloB208. El B208 se conecta al bus SDI2 en el panel de control mediante terminales SDI2 o utilizando el cable de interconexión. Es posible conectar varios módulos B208 a un solo panel de control. Los conmutadores de dirección del B208 facilitan su uso para el direccionamiento de dispositivos. Descripción El Módulo de ocho entradas B208 se conecta a un panel de control mediante el bus SDI2. Este módulo está totalmente supervisado y notifica todos los cambios de estado de punto al panel de control. Los puntos de ampliación del módulo funcionan igual que los puntos del panel de control. Funciones Entradas de lazo El B208 utiliza hasta ocho entradas que pueden ser normalmente abiertas (NA) o normalmente cerradas (NC) con resistencias de RFL de 1 kΩ para la supervisión. Consideraciones del cableado El módulo al panel de control mediante los terminales PWR, A, B, COM del panel de control utilizando el regletero de terminales atornillados o el conector del cableado de interconexión. Utilice cables de 12 AWG a 22 AWG (1,5 mm a 0,6 mm) del módulo al panel de control. Compatibilidad Para la conformidad con UL 864, utilice un panel de control para incendio de uso comercial homologado conforme a UL. Nota: Información para pedidos B208 Módulo 8 entradas SDI2 Proporciona 8 entradas programables. Número de pedido: B208 Principales características Funciones de punto de entrada programables. Direccionamiento con interruptores fácil de leer. 2 conectores del cableado de interconexión. Proporciona ocho puntos. Especificaciones Propiedades Dimensiones 2,5 pulg. x 3,8 pulg. x 0,60 pulg. (6,37 cm x 9,6 cm x 1,5 cm). Consideraciones medioambientales Humedad relativa: De 5% a 93% a +32°C (+90°F). Temperatura (en funcionamiento): De 0°C a +49°C (de +32°F a +120°F). Requisitos de alimentación Corriente 35 mA. Tensión 12 VCC nominal. Cableado Cableado SDI2. Distancia máxima – Tamaño del cable (solo cable sin blindaje): 305 m (1000 pies) - 22 AWG (0,65 mm) 305 m (1000 pies) - 18 AWG (1,02 mm) Solo cable sin apantallar. Entradas de lazo: Entradas de lazo Hasta ocho entradas. Los contactos de entrada pueden ser normalmente abiertos (NA) o normalmente cerrados (NC) con resistencias de RFL de 1 kΩ para la supervisión. Nota: las instalaciones contra incendio no admiten los contactos normalmente cerrados (NC).
Datos del producto
- Modelo
- B208
- ID de producto
- 6398
- Marca
- BOSCH
- Categoría
- Intrusión y Automatización > Paneles de Alarma > Paneles
- Clave SAT
- 46171604
- Medidas (alto × largo × ancho)
- 4 × 16 × 9 cm
- Peso
- 0.13 kg
