¿Qué es?

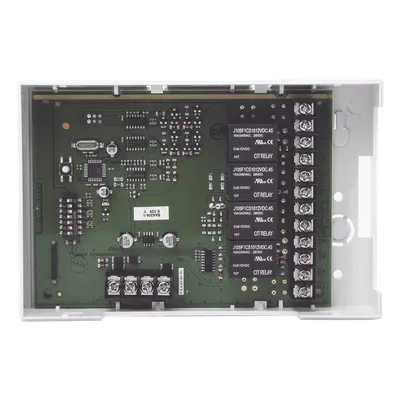

El Honeywell Home Resideo 4204 es un módulo que agrega cuatro salidas de relevador seco tipo C (SPDT) a paneles de control y comunicadores compatibles. Se conecta al bus de teclado de cuatro hilos y recibe alimentación del panel, por lo que no requiere una fuente externa según los datos del producto. Cuenta con comunicación supervisada para reportar cortes o desconexiones en el cableado, un switch tamper que detecta la apertura de la tapa y direccionamiento por DIP switch con 16 posiciones. Puede instalarse dentro del gabinete del panel o en una ubicación remota.
¿Para qué sirve?
Permite controlar dispositivos desde un sistema de alarma, por ejemplo, activar sirenas adicionales, etapas de potencia u otros equipos de automatización compatibles. Es útil en proyectos de seguridad electrónica que necesitan más salidas de relevador que las disponibles directamente en el panel.
¿Cómo se compara?
A diferencia de un módulo con menos salidas o que requiere una fuente de alimentación independiente, el 4204 ofrece cuatro relevadores SPDT y se alimenta desde el panel. También incorpora supervisión del cableado, protección tamper y 16 posiciones de direccionamiento para organizar varios módulos compatibles en el bus.
Preguntas frecuentes
¿Cuántas salidas tiene el Honeywell Home Resideo 4204?
Tiene cuatro salidas de relevador seco tipo C (SPDT), con capacidad máxima de contacto de 2 A a 28 VDC/CA para cargas resistivas.
¿Cómo se conecta el módulo 4204?
Se conecta al bus de teclado de cuatro hilos de un panel o comunicador compatible y se alimenta desde el panel con 10 a 14 VDC.
¿El 4204 puede instalarse fuera del gabinete del panel?
Sí. Según la información del producto, puede instalarse dentro del gabinete del panel o en una ubicación remota.
¿Cómo se configura la dirección del módulo?
La dirección se configura mediante DIP switch, con 16 posiciones disponibles, de 0 a 15.
¿Qué ocurre si se corta o desconecta el cableado?
La comunicación supervisada permite detectar y reportar cortes o desconexiones en el cableado.
Datos del producto
- Modelo
- 4204
- ID de producto
- 5264
- Marca
- HONEYWELL HOME RESIDEO
- Categoría
- Automatización e Intrusión
- Clave SAT
- 46171619 · Sistemas de seguridad o de control de acceso
- Medidas (alto × largo × ancho)
- 4 × 19 × 11 cm
- Peso
- 0.3 kg
