Descripción

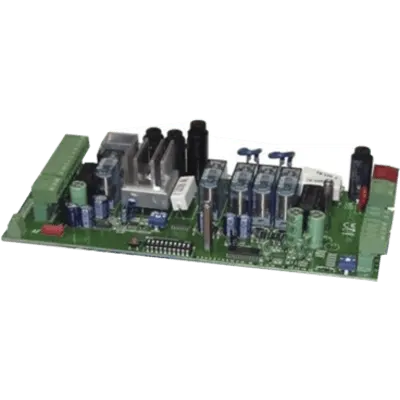

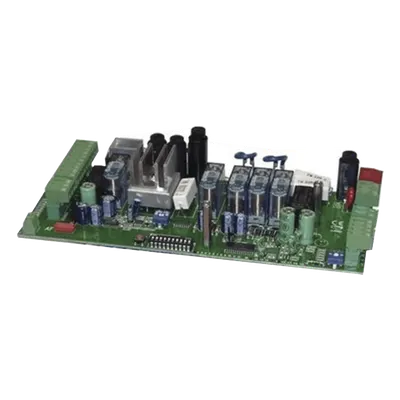

Características principales Tarjeta electrónica ZL38 120V para barreras CAME Diseñada para uso en sistemas de automatización de puertas y barreras Permite control de velocidad y ajustes de seguridad Incluye ajustes para detección de obstáculos Modelos compatibles GARD-4 G-3750 001-G03750120A 001-G03750120 KT-G3750-W KT-G3750-N GARD-8 001-G2180Z KT-GARD-8S KT-GARD-6S Conexiones eléctricas L-N: Alimentación 230V (c.a.) F-FC: Microinterruptor de ralentización en cierre (N.C.) M-N: Motor 24V (c.c.) F-FA: Microinterruptor de ralentización en apertura (N.C.) 10-E: Salida 24V para accesorios 2-C1: Contacto (N.C.) de 'reapertura durante el cierre' 1-2: Pulsador de parada (N.C.) 2-C5: Contacto (N.C.) de 'cierre inmediato' 2-3: Pulsador de apertura (N.O.) Configuración DIP DIP 1 ON: Función de cierre automático activada DIP 2 ON: Función 'solo abre' con pulsador y transmisor activado DIP 3 ON: Salida 24V en movimiento y posición de cierre activada DIP 4 ON: Función de 'acción mantenida' activada DIP 5 ON: Prelampeggio en apertura y cierre activado DIP 6 ON: Detección de presencia de obstáculo activada DIP 7 ON: Función 'esclavo' (motor pilotado) activada DIP 8 OFF: Función de cierre inmediato activada DIP 9 OFF: Función de 'parada total' activada DIP 10 ON: Función de aumento de acción frenante activada Ajustes y configuración Trimmer SENS: Regulación de sensibilidad del dispositivo amperométrico Trimmer A.C.T.: Tiempo de cierre automático (1' a 120') Selector de velocidad: Posiciones Min, Med o Max para apertura/cierre Selector de ralentización: Posiciones Min o Max Especificaciones Tensión de alimentación: 120V Salida accesorios: 24V max. 30W Salida lámpara: 24V-3W max. Salida para antena: Compatible con cable RG58 Conexión de dos barreras: Comunicación mediante terminales RX-TX-GND Compatibilidad electromagnética Cumple con norma EN 61000-6-2 Cumple con norma EN 61000-6-3 Cumple con Directiva 2004/108/CE Seguridad eléctrica Cumple con norma EN 60335-1 Cumple con Directiva 2006/95/CE Certificación CE de conformidad Instalación y mantenimiento Requiere instalación por personal cualificado No operar con tensión presente al instalar la tarjeta de radiofrecuencia Desmontaje y reciclaje según normativa vigente Funciones de seguridad Detección de obstáculos (DIP 6) Parada de emergencia (pulsador 1-2) Cierre inmediato (contacto 2-C5) Función 'acción mantenida' (DIP 4) Indicación de posición de barrera Conexión de radiofrecuencia Conector para antena RG58 Memorización de mandos a distancia Modo programación: botón PROG + transmisor
Datos del producto
- Modelo
- 3199-ZL38110
- ID de producto
- 68105
- Marca
- CAME
- Categoría
- Control de Acceso
- Clave SAT
- 46171619 · Sistemas de seguridad o de control de acceso
- Medidas (alto × largo × ancho)
- 10 × 20 × 30 cm
- Peso
- 0.5 kg
