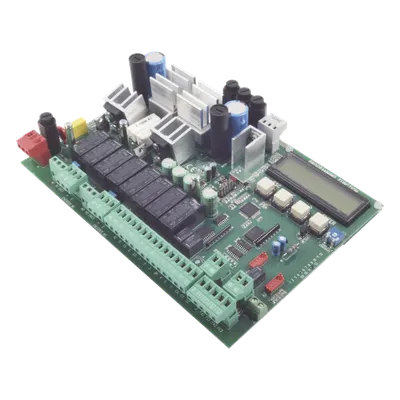

Descripción
Características principales Diseño compacto para fácil instalación en tablilla Compatible con múltiples tipos de gabinetes Conectores estándar para instalación flexible Ligera y portátil para aplicaciones móviles Optimizada para uso eficiente de energía Especificaciones eléctricas Alimentación: 230 V CA, 50/60 Hz Salida motor: 24 V DC Potencia máx. motor: 500 W Potencia máx. accesorios: 50 W (24 V) Consumo en reposo: 110 mA Protecciones Fusible alimentación: 3.15 A-F Fusible accesorios: 2 A-F Fusible electrocerradura: 3.15 A-F Fusible tarjeta electrónica: 3.15 A-F Fusible dispositivos mando: 630 mA-F Características físicas Material contenedor: ABS Grado protección: IP54 Rango temperatura: -20°C a +55°C Diámetro orificios: 20 mm Funciones Programación mediante display y botones Gestión de usuarios Configuración de tiempos Compatibilidad con tarjeta LB180 para batería de emergencia Detección automática de encoder Conexiones Conector para tarjeta memory roll Conector para tarjeta AF Conector para tarjeta R700 Borne para alimentación Borne para contactos de entrada/salida Dispositivos de seguridad Entrada para fotocélulas (N.C.) Entrada para bordes sensibles (N.C.) Funciones de seguridad configurables Test automático de fotocélulas Detección de errores por contacto abierto Información adicional Garantía: 24 meses Normativas: ISO 9001:2000, ISO 14001, EN 12978 Origen: Diseñado y fabricado en Italia Clase aislamiento: II Capacidad contacto: 500 mA-24 V DC Notas de instalación La instalación debe ser realizada por personal cualificado y experto, respetando las normativas vigentes. Antes de operar con el equipamiento, quitar la tensión de línea y desconectar las eventuales baterías de emergencia. Verificar que el punto de fijación del cuadro esté protegido de los golpes, que las superficies de anclaje sean estables y que la fijación a la superficie se efectúe con elementos adecuados (tornillos, tarugos, etc.). Instalar un dispositivo de desconexión omnipolar adecuado con una distancia superior de 3 mm entre los contactos, para cortar la alimentación. Notas técnicas Respetar las distancias y los diámetros de los cables indicados en la tabla 'tipo cables y espesores mínimos'. La evaluación de la sección de los cables con una longitud distinta a los datos indicados en la tabla, debe considerarse en función de las absorciones efectivas de los dispositivos conectados, según las prescripciones indicadas por la normativa CEI 60204-1. Para las conexiones que prevean varias cargas en la misma línea (secuenciales), el dimensionamiento en la tabla debe reconsiderarse en función de las absorciones y distancias efectivas. Notas de seguridad Este cuadro de mando ha sido diseñado para el mando de automatizaciones de 24 V DC para cancelas batientes de la serie Axo-Frog-Ferni-Fast. Quedan prohibidos cualquier otro uso e instalación diferentes de los indicados en este manual. ATENCIÓN: LA INSTALACIÓN INCORRECTA PODRÍA PROVOCAR GRAVES DAÑOS, SIGA LAS INSTRUCCIONES DE INSTALACIÓN. ESTE MANUAL ESTÁ DESTINADO ÚNICAMENTE A INSTALADORES PROFESIONALES O A PERSONAS COMPETENTES.
Datos del producto
- Modelo
- 3199-ZLJ24110
- ID de producto
- 70583
- Marca
- CAME
- Categoría
- Control de Acceso
- Clave SAT
- 46171619 · Sistemas de seguridad o de control de acceso
- Medidas (alto × largo × ancho)
- 26 × 26 × 7 cm
- Peso
- 0.7 kg
