Descripción

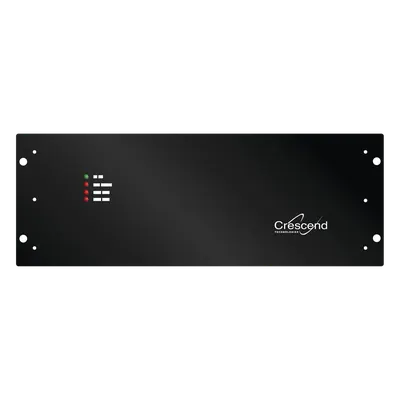

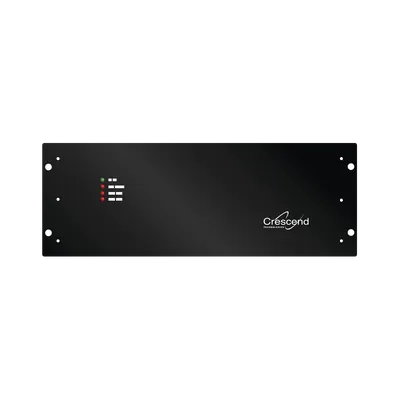

Amplificador de potencia UHF diseñado para operación en ciclo continuo con excelente linealidad y estabilidad térmica. Cubre el rango de 450-512 MHz con potencia de salida de 100W a partir de una señal de entrada de 10-20W, ideal para aplicaciones de radiocomunicación profesional que demandan disponibilidad permanente. Incorpora protección activa contra desadaptación de carga, monitoreo visual mediante LEDs multicolor y sistema de enfriamiento forzado que garantiza rendimiento óptimo en condiciones ambientales exigentes. Características principales Rango de frecuencia: 450-512 MHz (UHF) Potencia de salida: 100W (ajustado en fábrica) Potencia de entrada: 10-20W Ciclo de servicio: 100% operación continua Voltaje de operación: +13.8 Vcc Consumo de corriente máximo: 26A Armónicos y espurias: -65 dBc Impedancia de entrada/salida: 50 ohm (nominal) Protección contra alto VSWR Indicadores LED: encendido, salida baja, alto VSWR, alta temperatura Terminal de alarma adicional Conector entrada/salida: tipo N hembra Enfriamiento: aire forzado con ventilador sobre disipador Rango de temperatura de operación: -30°C a +60°C Almacenaje y transporte: -40°C a +70°C Humedad: 80% a +40°C (sin condensación) Especificaciones técnicas RF - Frecuencia 450-512 MHz RF - Potencia de salida 100W (ajustado en fábrica) RF - Potencia de entrada 10-20W RF - Impedancia 50 ohm (nominal) RF - Armónicos y espurias -65 dBc RF - Conectores N hembra (entrada/salida) Alimentación - Voltaje +13.8 Vcc Alimentación - Consumo máximo 26A Operación - Ciclo de servicio 100% (continuo) Operación - Protección VSWR Protegido contra alto VSWR Indicadores - LEDs Encendido, salida baja, alto VSWR, alta temperatura Indicadores - Alarma Terminal de alarma adicional Térmico - Enfriamiento Aire forzado con ventilador sobre disipador Ambiental - Temperatura operación -30°C a +60°C Ambiental - Temperatura almacenaje -40°C a +70°C Ambiental - Humedad 80% a +40°C (sin condensación)
Datos del producto
- Modelo
- P10-10UH1-C5-001
- ID de producto
- 156915
- Marca
- CRESCEND
- Categoría
- Radiocomunicación
- Clave SAT
- 32101514 · Amplificadores
- Medidas (alto × largo × ancho)
- 18 × 15 × 48 cm
- Peso
- 4.54 kg
