Descripción

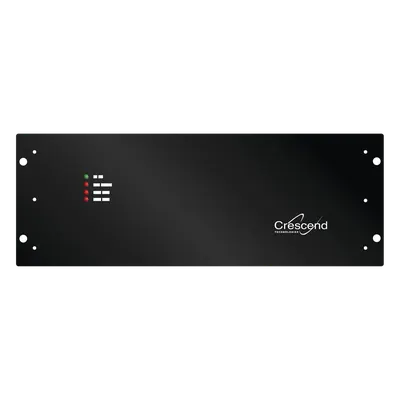

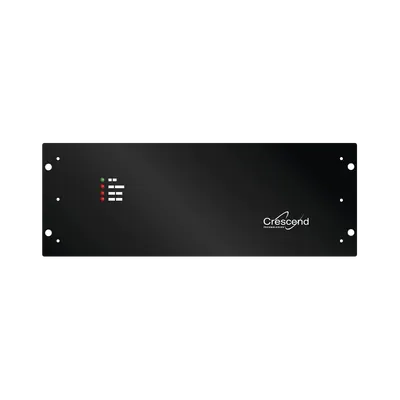

Amplificador de potencia de ciclo continuo diseñado para operación en banda VHF de 136-174 MHz. Permite elevar la potencia de transmisión desde niveles de 20-50W hasta 100W de salida fijos, con frecuencia central ajustable por el usuario según los requerimientos del enlace. Su arquitectura de 100% ciclo de servicio garantiza desempeño estable en aplicaciones de transmisión prolongada sin degradación térmica. Incorpora protección activa contra alto VSWR, filtrado de espurios conforme a FCC, y sistema de enfriamiento forzado que mantiene temperaturas operativas seguras en ambientes de -30°C a +60°C. Características Principales Frecuencia central ajustable dentro del rango 136-174 MHz Potencia de salida 100W (ajuste de fábrica) con entrada de 20-50W Ciclo de servicio 100% para operación continua sin interrupción Protección VSWR activa contra desadaptación de carga Filtros de espurios y armónicos conforme requerimientos FCC Indicadores LED: encendido DC, salida baja, alto VSWR, temperatura Terminal de alarma remota para monitoreo externo Conectores tipo N hembra en entrada y salida RF Enfriamiento por ventilador de aire forzado sobre disipador Especificaciones Técnicas Rango de Frecuencia 136-174 MHz (DE) Frecuencia central ajustable Voltaje de Operación +13.8 VDC Consumo de Corriente 23 A (máximo) Ciclo de Servicio 100% Operación continua Potencia de Entrada 20-50 W Potencia de Salida 100 W Ajustado en fábrica Espurios y Armónicos Cumple FCC Impedancia Entrada/Salida 50 Ω (nominal) Tolerancia VSWR Protección VSWR activa Indicadores LED Encendido DC, salida baja, alto VSWR, temperatura Alarma Terminal para estado de alarma Conectores RF Tipo N hembra (entrada y salida) Enfriamiento Ventilador de aire forzado sobre disipador Rango de Temperatura -30°C a +60°C -22°F a +140°F
Datos del producto
- Modelo
- P10-20DE1-C5-001
- ID de producto
- 188101
- Marca
- CRESCEND
- Categoría
- Radiocomunicación
- Clave SAT
- 32101514 · Amplificadores
- Medidas (alto × largo × ancho)
- 18 × 15 × 48 cm
- Peso
- 4.54 kg
