Descripción

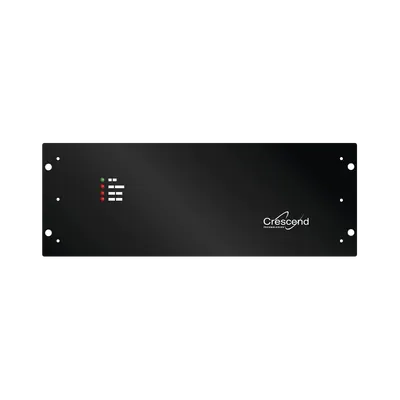

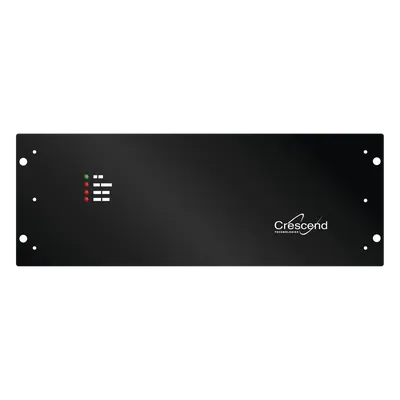

Amplificador de potencia de ciclo continuo diseñado para operación en banda VHF de 136-174 MHz. Proporciona 100 watts de potencia de salida a partir de una señal de entrada de 5-10 watts, con ajuste de fábrica optimizado. Incorpora sistema de enfriamiento por ventilador de aire forzado sobre disipador térmico que permite operación al 100% de ciclo de servicio sin degradación de rendimiento. Incluye protección activa contra condiciones de alta impedancia de antena y monitoreo visual mediante indicadores LED de estado. Características Principales Amplificación de 5-10W a 100W con ajuste de fábrica Ciclo de servicio 100% para transmisión continua Protección activa contra alto VSWR Indicadores LED: encendido, salida baja, alto VSWR, temperatura Terminal de alarma para integración con sistemas de monitoreo Conectores tipo N hembra en entrada y salida RF Enfriamiento forzado sobre disipador térmico Cumplimiento de especificaciones FCC para espurios y armónicos Especificaciones Técnicas RF y Potencia Rango de frecuencia: 136-174 MHz Frecuencia central: Indicada por modelo Potencia de entrada: 5-10 W Potencia de salida: 100 W (ajustado en fábrica) Impedancia: 50 ohm nominal Espurios y armónicos: Cumple FCC Eléctricas Voltaje de operación: +13.8 VDC Consumo máximo: 23 A Ciclo de servicio: 100% Protección VSWR: Tolerancia a carga con protección activa Mecánicas y Ambientales Enfriamiento: Ventilador aire forzado sobre disipador Conectores RF: Tipo N hembra (entrada/salida) Operación: -30°C a +60°C Almacenado/transporte: -40°C a +70°C Humedad: 80% a +40°C (sin condensación) Altitud máxima: 3000 m / 9842 pies Indicadores y Alarmas LED encendido: Estado de CD LED salida baja: Advertencia de potencia reducida LED alto VSWR: Protección activada LED temperatura: Alarma térmica Terminal alarma: Contacto para estado de alarma externo
Datos del producto
- Modelo
- P10-5DE1-C5-001
- ID de producto
- 188102
- Marca
- CRESCEND
- Categoría
- Radiocomunicación
- Clave SAT
- 32101514 · Amplificadores
- Medidas (alto × largo × ancho)
- 18 × 15 × 48 cm
- Peso
- 4.54 kg
