Descripción

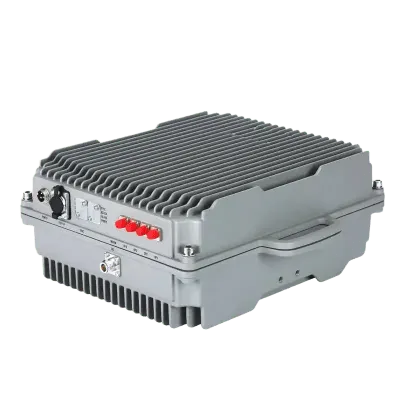

epcom modelo: EPO43J-DB528-MU (requiere el EPO43J-DB528-RU) Amplificador de señal celular con tecnología de radio definida por software que opera como repetidor con puerto óptico. La unidad principal (MU) realiza procesamiento de conversión de frecuencia tras recibir señal de enlace descendente desde antena donante, convirtiéndola en señal I/Q que se digitaliza mediante ADC y transmite a unidad remota (RU) vía fibra óptica. La unidad remota recupera la señal digital, la convierte a analógica mediante DAC, transforma a radiofrecuencia y transmite a través de antena de servicio. Incluye supresión de ruido en enlace ascendente, soporte de derivación óptica bypass, calibración de retardo óptico, control automático de nivel ALC y monitoreo local mediante puerto RJ45. Diseñado para aplicaciones profesionales en entornos exteriores con certificación IP65. Características Generales Tipo: Amplificador de señal celular con puerto óptico Tecnología: Radio definida por software (SDR) Bandas soportadas: Banda 5, Banda 28 (completo espectro) Procesamiento: Digital de RF y luz Supresión de ruido: En enlace ascendente (uplink) Funciones avanzadas: Derivación óptica bypass, calibración de retardo óptico Control: Automático de nivel (ALC) Monitoreo: Local vía RJ45 con software OMT Protección: IP65 para exterior Especificaciones de RF Banda 28 UL: 703–748 MHz (45 MHz) Banda 28 DL: 758–803 MHz (45 MHz) Banda 5 UL: 824–849 MHz (25 MHz) Banda 5 DL: 869–894 MHz (25 MHz) Rizado en banda: ≤ 4 dB Potencia salida DL: 27 ± 2 dBm Potencia salida UL: -7 ± 2 dBm Ganancia: 45 ± 3 dB Atenuación ganancia: 1~20 dB, paso 1 dB Rango control ALC: ≥25 dB VSWR (ROE): ≤1.8 Máx. potencia entrada: -10 dBm Performance RF Emisión espurias 9KHz~1GHz: ≤-36 dBm Emisión espurias 1GHz~12.75GHz: ≤-30 dBm ACLR canal BW: ≥35 dB ACLR canal 2xBW: ≥40 dB EVM 64 QAM: ≤8% EVM 256 QAM: ≤3.5% Figura de ruido: ≤6 dB Retardo de tiempo: ≤9 μs Físicas y Eléctricas Alimentación: AC 100V ~ 260V Consumo energía: < 150 W Dimensiones: 450 × 315 × 180 mm (17.7 × 12.4 × 7.1 in) Protección: IP65 Humedad: < 95% Temp. operación: -10°C ~ +50°C Conector RF: N hembra para antena donante Interfaz alimentación: WS16J3Z-1.5, 3 núcleos Interfaz monitoreo: RJ45 Método instalación: Montaje en pared o poste Monitoreo y Control Tipo monitoreo: Conexión a software OMT vía RJ45 Control local: Mediante PC con puerto RJ45 Software: OMT para configuración y monitoreo Funciones control: Ajuste de ganancia, monitoreo de parámetros RF, configuración de bandas
Datos del producto
- Modelo
- EPO43J-DB528-MU
- ID de producto
- 255066
- Marca
- EPCOM
- Categoría
- Redes e IT
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Medidas (alto × largo × ancho)
- 45 × 18 × 32 cm
- Peso
- 8.5 kg
