Descripción

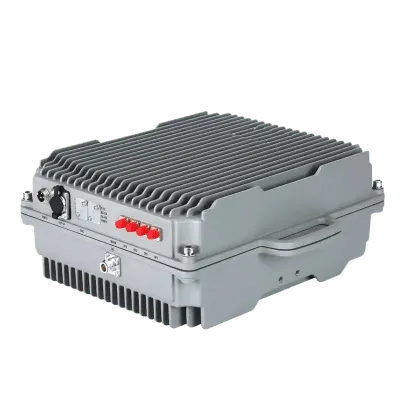

epcom modelo: EPO43J-TB25667-RU (requiere EPO43J-TB25667-MU) Amplificador de señal celular con tecnología digital y puerto óptico que adopta radio definida por software. La unidad principal (MU) realiza procesamiento de conversión de frecuencia tras recibir señal de enlace descendente desde la antena donante, convirtiéndola en señal I/Q que se transforma en digital mediante ADC y se envía a la unidad remota (RU) mediante fibra óptica. La unidad remota recupera la señal digital recibida, la convierte a analógica a través de DAC, transforma la frecuencia a radiofrecuencia y transmite a través de antena de servicio. Incluye procesamiento digital de RF y luz, supresión de ruido en enlace ascendente, derivación óptica bypass, calibración de retardo óptico, control automático de nivel ALC y monitoreo local vía puerto RJ45. Características Generales Tipo: Amplificador de señal celular Tecnología: Repetidor con puerto óptico para conexión con el MU Arquitectura: Radio definida por software (SDR) Unidades: Principal (MU) y Remota (RU) Procesamiento: Digital de RF y luz Supresión de ruido: En enlace ascendente (uplink) Funciones avanzadas: Derivación óptica bypass y calibración de retardo óptico Control: Automático de Nivel (ALC) Monitoreo: Local vía RJ45 con software OMT Protección: IP65 Especificaciones de Frecuencia Banda 25 UL: 1850 – 1915 MHz Banda 25 DL: 1930 – 1995 MHz Banda 66 UL: 1710 – 1780 MHz Banda 66 DL: 2110 – 2180 MHz Banda 7 UL: 2500 – 2570 MHz Banda 7 DL: 2620 – 2690 MHz Ancho banda 25: 66 MHz Ancho banda 66: 70 MHz Ancho banda 7: 70 MHz Rizado en banda: ≤ 4 dB Desempeño Técnico Potencia salida UL: -17 ± 2 dBm Potencia salida DL: 43 ± 2 dBm Ganancia: 50 ± 3 dB Rango atenuación: 1~20 dB, paso de 1 dB Rango control ALC: ≥25 dB VSWR (ROE): ≤1.8 Max. potencia entrada: -10 dBm Figura de ruido: ≤6 dB Retardo tiempo: ≤9 μs EVM 64 QAM: ≤8% EVM 256 QAM: ≤3.5% Emisión de Espurios 9KHz~1GHz: ≤-36 dBm 1GHz~12.75GHz: ≤-30 dBm ACLR Canal BW: ≥35 dB ACLR Canal 2xBW: ≥40 dB Físicas y Eléctricas Alimentación: AC 100V ~ 260V Consumo energía: < 150 W Dimensiones: 490 * 410 * 190 mm Protección: IP65 Humedad: < 95% Temp. Operación: -10°C ~ +50°C Conector RF: N hembra para antena de servicio Interfaz alimentación: WS16J3Z-1.5, 3 núcleos Interfaz monitoreo: RJ45 Método instalación: Montaje en pared o poste Monitoreo y Control Tipo monitoreo: Conexión a software OMT vía RJ45 Control local: Mediante PC con puerto RJ45 Software: OMT (Operation and Maintenance Terminal) Funciones control: Ajuste de ganancia, monitoreo de estado, configuración de parámetros Documentación ✉️ Especificaciones técnicas actualizadas Nota: Todas las especificaciones están sujetas a cambios sin previo aviso
Datos del producto
- Modelo
- EPO43J-TB25667-RU
- ID de producto
- 255096
- Marca
- EPCOM
- Categoría
- Redes e IT
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Medidas (alto × largo × ancho)
- 49 × 19 × 41 cm
- Peso
- 8 kg
