Descripción

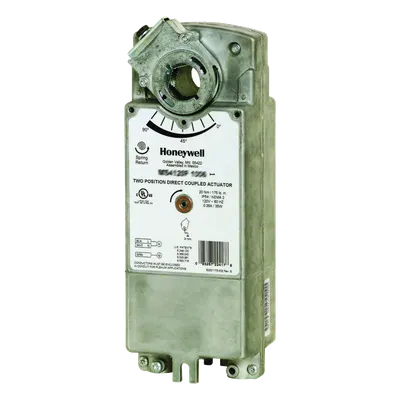

El actuador de dos posiciones de acción rápida con acoplamiento directo (DCA) y retorno por resorte está diseñado para el control todo/nada de compuertas contra incendio y humo en sistemas HVAC. Recibe señales de encendido/apagado desde un controlador de un solo polo y un solo tiro (SPST) y permite montaje reversible para operación en rotación horaria (CW) o antihoraria (CCW). Entrega un torque mínimo de 175 lb-in (20 N·m) a 350 °F (176 °C) con bloqueo máximo de 425 lb-in (48 N·m), incorporando un resorte interno de acero inoxidable y cables de teflón de alta temperatura. Incluye el adaptador de eje autocentrante patentado (SCSA, patente US 6,505,991) para facilitar la instalación, con carrera de 95° y tiempo de apertura y cierre de 15 segundos. Su carcasa de aluminio fundido y su certificación UL555S hasta 350 °F lo hacen apto para aplicaciones de control de humo en condiciones térmicas severas. Actuador de dos posiciones, acción rápida, acoplamiento directo (DCA), retorno por resorte Control todo/nada de compuertas contra incendio y humo en sistemas HVAC Señal de control: Encendido/apagado (SPST) Montaje reversible con rotación horaria (CW) o antihoraria (CCW) Torque mínimo: 175 lb-in (20 N·m) a 350 °F Torque de bloqueo máximo: 425 lb-in (48 N·m) Carrera angular: 95° Tiempo de apertura y cierre: 15 s Retorno por resorte: 15 s con resorte de acero inoxidable Cables de teflón de alta temperatura integrados Adaptador de eje autocentrante patentado (SCSA, patente US 6,505,991) Carcasa de aluminio fundido Certificación: UL555S hasta 350 °F Voltaje: 120 Vac Desempeño Torque mínimo: 175 lb-in (20 N·m) a 350 °F Bloqueo máximo: 425 lb-in (48 N·m) Carrera angular: 95° Tiempo de apertura y cierre: 15 s Retorno por resorte: 15 s Tipo de control: Todo/nada (SPST) Rotación reversible: CW / CCW Físicas / Eléctricas Voltaje nominal: 120 Vac Resorte: Acero inoxidable Cables: Teflón de alta temperatura integrados Adaptador: Eje autocentrante patentado (SCSA) Carcasa: Aluminio fundido Certificación: UL555S hasta 350 °F Contenido del Paquete Actuador con acoplamiento directo DCA Adaptador SCSA integrado Cables de teflón integrados Resorte interno de acero inoxidable
Datos del producto
- Modelo
- MS4120F1006/U
- ID de producto
- 216146
- Marca
- HONEYWELL BMS
- Categoría
- Energía y Climatización
- Clave SAT
- 46191507 · Sistema pasivo de detención del fuego
- Peso
- 0.01 kg
