Descripción

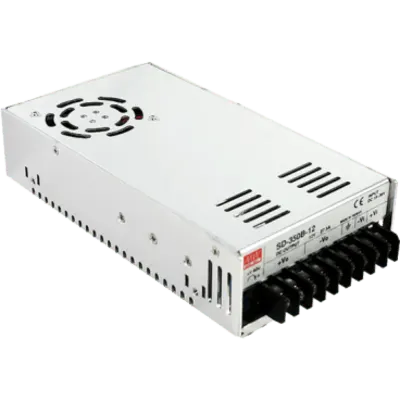

Características principales Convertidor DC-DC industrial de 350W Rango de entrada 2:1 (72-144V DC para modelo D) Protecciones: Cortocircuito / Sobrecarga / Sobre voltaje / Sobre temperatura Aislamiento de 1500VAC entre entrada y salida Refrigeración forzada con ventilador DC integrado Prueba de carga completa del 100% Diseño de entrada 72-144V DC (Tipo D) Garantía de 2 años (solo para modelo D) Especificaciones eléctricas Voltaje de entrada: 72-144V CC (rango D) Voltaje de salida: 12V CC Corriente de salida: 0-29.2A Potencia nominal: 350.4W Rizado y ruido: 120mVp-p (máx.) Tensión ajustable: 11-16V DC Tolerancia: 1.0% Regulación de línea: 0.3% Regulación de carga: 1.0% Eficiencia: 83% (típica) Protecciones Protección contra sobrecarga (105-135% de la potencia nominal) Protección contra sobre voltaje (16.8-20V) Protección contra sobre temperatura (75±5°C) Protección contra cortocircuito Reinicio automático después de recuperación de sobretemperatura Reinicio manual después de recuperación de sobrecarga o sobre voltaje Especificaciones ambientales Temperatura de operación: -20°C a +60°C Temperatura de almacenamiento: -40°C a +85°C Humedad: 20-90% RH sin condensación Coeficiente térmico: 0.03%/°C (0-50°C) Especificaciones mecánicas Dimensiones: 215 x 115 x 50 mm (L x A x H) Peso: 1.1 kg Compatibilidad electromagnética Cumple con EN55022 (CISPR22) Clase B Cumple con EN61000-4-2,3,4,6,8 (nivel industrial ligero, criterio A) Otros Tensión de prueba: 1.5KVAC entre entrada y tierra Resistencia de aislamiento: 100MΩ / 500VDC Vibración: 10-500Hz, 2G, 60 min. en cada eje MTBF: 209,400 horas mínimo (MIL-HDBK-217F) Aplicaciones típicas Sistemas de automatización industrial Equipos de telecomunicaciones Sistemas de energía renovable Equipos médicos industriales Sistemas de almacenamiento de energía Condiciones de prueba Todas las especificaciones sin mención especial se miden con entrada de 96V DC Carga nominal y temperatura ambiente de 25°C Rizado y ruido medido con 20MHz de ancho de banda Medido con par trenzado de 12' terminado con capacitores 0.1μF y 47μF en paralelo Tolerancia incluye tolerancia de ajuste, regulación de línea y regulación de carga
Datos del producto
- Modelo
- SD-350D-12
- ID de producto
- 29459
- Marca
- MEANWELL
- Categoría
- Radiocomunicación
- Clave SAT
- 39121000 · Equipamiento para distribución y conversión de alimentación
- Medidas (alto × largo × ancho)
- 5 × 22 × 12 cm
- Peso
- 1.1 kg
