Descripción

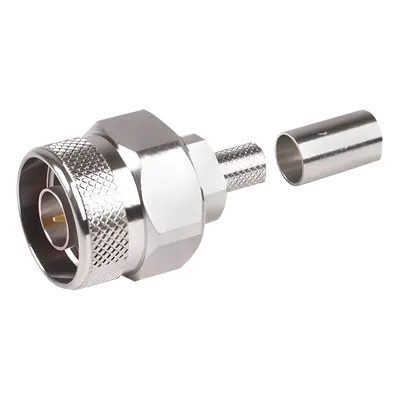

Conector coaxial N macho con perfil hexagonal diseñado para instalaciones profesionales en infraestructuras de telecomunicaciones, redes inalámbricas y sistemas de RF. Su mecanismo de anillo plegable permite un montaje eficiente sobre cables RG-8/X, Belden 9258 y LMR-240 sin requerir procesos de soldadura complejos. El pin cautivo integrado asegura una alineación precisa del contacto central, reduciendo riesgos de desplazamiento durante el ensamblaje y garantizando una impedancia controlada de 50 ohmios. La combinación de cuerpo de bronce niquelado con contacto central dorado y aislante de teflón PTFE proporciona una solución robusta para entornos con rangos de temperatura entre -65°C y 150°C. Características Principales Montaje por anillo plegable para cables de dielectrica fija Pin cautivo que facilita la instalación y previene daños al contacto Construcción con materiales de alta conductividad y resistencia a la corrosión Aislante de teflón PTFE para bajas pérdidas dieléctricas Operación confiable en condiciones ambientales severas Compatible con cables RG-8/X, Belden 9258 y LMR-240 Especificaciones Técnicas Eléctricas Impedancia 50 Ω Rango de frecuencia 0 - 11 GHz VSWR máximo 1.3 @ 9 GHz Pérdida de inserción 0.06 dB máx. × √f(GHz) Voltaje de trabajo 1 kV RMS máx. @ nivel del mar Resistencia de aislamiento 5 kMΩ mín. Mecánicas y Materiales Modo de ensamble Anillo plegable Cuerpo / Carcasa Bronce niquelado Contacto central Oro (pin cautivo) Aislante dieléctrico Teflón (PTFE) Anillo de contacto Bronce fosforado Retainer ring Bronce fosforado sin terminación Ground ring Bronce niquelado Pin Bronce fosforado con terminación Ambientales y Compatibilidad Rango de temperatura -65°C a 150°C Cables compatibles RG-8/X, Belden 9258, LMR-240 Tipo de conector N macho hex
Datos del producto
- Modelo
- RFN-1006-9X
- ID de producto
- 162020
- Marca
- RF INDUSTRIES,LTD
- Categoría
- Radiocomunicación
- Clave SAT
- 39121414 · Conectores coaxiales
- Medidas (alto × largo × ancho)
- 2 × 4 × 2 cm
- Peso
- 0.08 kg
