¿Qué es?

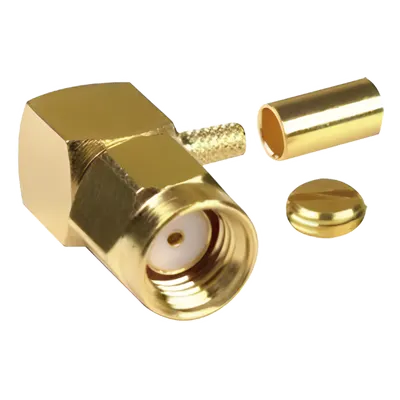

El RF Industries RP-3010-1B es un conector coaxial SMA macho inverso con diseño de ángulo recto, pensado para conexiones de radiofrecuencia donde el espacio para el cableado es limitado. Es compatible con cables RG-174/U y Belden 8216, además de RG-174 y LMR-100A. Su cuerpo de bronce con recubrimiento de oro y el contacto central chapado en oro se combinan con un aislante de teflón. El cable se fija mediante un anillo plegable, por lo que el ensamble requiere herramientas de plegado adecuadas.
¿Para qué sirve?
Se utiliza para terminar cables coaxiales en equipos de radiofrecuencia y sistemas compactos de antena. Su salida a 90° puede ayudar a dirigir el cable en espacios reducidos, como dentro de equipos de comunicaciones móviles o de prueba.
¿Cómo se compara?
A diferencia de un conector recto, su configuración en ángulo recto permite orientar el cableado hacia un costado. También se distingue por su polaridad SMA macho inversa y su sistema de ensamble por anillo plegable; antes de elegirlo, confirma que la polaridad y el tipo de cable coincidan con tu equipo.
Preguntas frecuentes
¿Con qué cables es compatible el RP-3010-1B?
Es compatible con RG-174/U, Belden 8216, RG-174 y LMR-100A.
¿Qué significa que sea SMA macho inverso?
Indica que tiene configuración de polaridad inversa. Verifica que esta configuración corresponda al puerto de tu equipo antes de instalarlo.
¿Cómo se ensambla este conector?
Se fija al cable mediante un anillo plegable. Se recomiendan las pinzas RFA-4005-20 y la mordaza RFA-4005-07 para realizar el plegado.
¿El conector es recto?
No. Su geometría es de ángulo recto, con una salida de 90° para orientar el cableado en espacios reducidos.
Datos del producto
- Modelo
- RP-3010-1B
- ID de producto
- 163148
- Marca
- RF INDUSTRIES,LTD
- Categoría
- Radiocomunicación
- Clave SAT
- 39121414 · Conectores coaxiales
- Medidas (alto × largo × ancho)
- 1 × 2 × 2 cm
- Peso
- 0.01 kg
