¿Qué es?

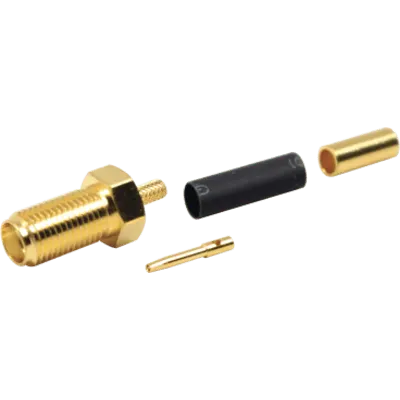

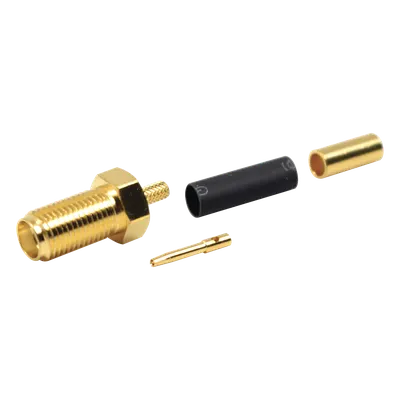

El RF Industries RSA-3050-1B es un conector SMA hembra para terminar cables coaxiales delgados. Se ensambla mediante un anillo plegable y es compatible con RG-174, RG-174/U, Belden 8216 y LMR-100A. Su cuerpo de bronce con acabado en oro, contacto central de oro y aislante de teflón están diseñados para aplicaciones de radiofrecuencia de hasta 3 GHz. Su formato compacto facilita la instalación en espacios reducidos. Para el ensamble se requieren herramientas de crimpado adecuadas para el anillo plegable.
¿Para qué sirve?
Se utiliza para conectar cable coaxial delgado a equipos o sistemas con interfaz SMA en aplicaciones de radiofrecuencia. Puede emplearse en instalaciones de comunicación, antenas y otros proyectos donde se utilicen los cables compatibles indicados. El sistema de anillo plegable permite sujetar el cable sin soldadura y agilizar el montaje. Para instalarlo correctamente, se requieren herramientas de plegado específicas.
¿Cómo se compara?
A diferencia de conectores SMA para otros tipos de cable o con métodos de ensamble distintos, este modelo está pensado para cables coaxiales delgados compatibles y utiliza un anillo plegable. Su contacto central de oro y aislante de teflón lo distinguen por sus materiales, mientras que el formato compacto ayuda en montajes con espacio limitado.
Preguntas frecuentes
¿Con qué cables es compatible el RSA-3050-1B?
Es compatible con RG-174, RG-174/U, Belden 8216 y LMR-100A.
¿Qué tipo de conexión ofrece?
Es un conector SMA hembra, también identificado como jack.
¿Cómo se instala este conector?
Se ensambla mediante un anillo plegable, sin soldadura. El montaje requiere herramientas de crimpado específicas para este tipo de anillo.
¿Qué herramientas se recomiendan para instalarlo?
Se indican las pinzas RFA-4005-20 y la mordaza con cavidad RFA-4005-07 para plegar el conector.
¿Cuál es su rango de frecuencia indicado?
El desempeño típico indicado llega hasta 3 GHz.
Datos del producto
- Modelo
- RSA-3050-1B
- ID de producto
- 28405
- Marca
- RF INDUSTRIES,LTD
- Categoría
- Radiocomunicación
- Clave SAT
- 39121414 · Conectores coaxiales
- Medidas (alto × largo × ancho)
- 1 × 2 × 1 cm
- Peso
- 0.01 kg
